التصميم والقيمة العملية
يتيح الهيكل المجنزر والكاميرات المتعددة مراقبة الموقع من مسافة، وتنفذ الذراع المناولة ضمن حدود التكوين. تعتمد القدرة على تجاوز العوائق والمنحدرات على الحمل والتماسك ومركز الثقل. تحقق من مدى الفيديو ومدى التحكم كلٍّ على حدة.
أنظمة روبوتية

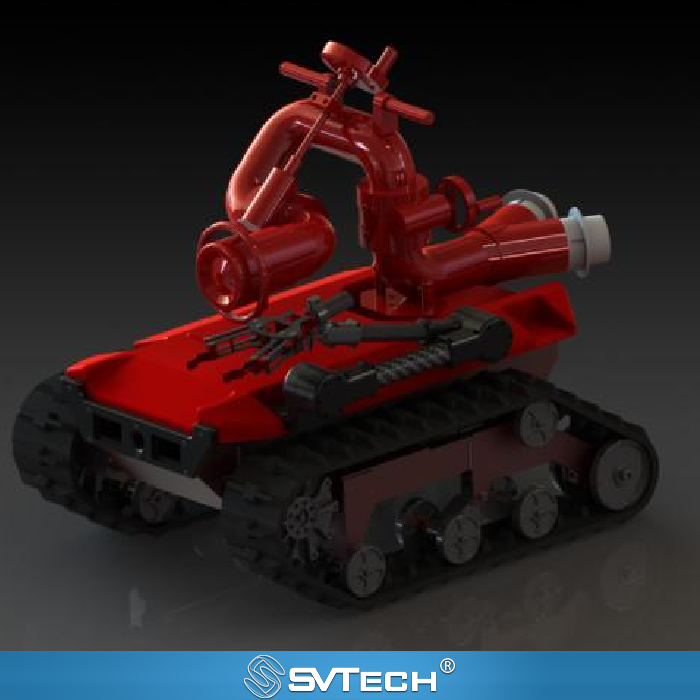

SV-FFRروبوت لمكافحة الحرائق
يدعم SV-FFR مكافحة الحرائق والتدخل عن بُعد في المناطق الحارة أو المليئة بالدخان أو صعبة الوصول. ويجب مواءمة التجهيز مع البيئة وطريقة الإطفاء.
- الأبعاد عند الفتح أو التشغيل
- 1005 × 770 × 770 mm (L × W × H)
- كتلة المنتج
- 85 kg (شامل البطارية سريعة الفك)
- أقصى قدرة للدفع
- 2 × 400 W
نظرة عامة
SV-FFR روبوت لمكافحة الحرائق
يجمع SV-FFR هيكلًا مجنزرًا وفيديو عن بعد وذراعًا اختيارية. مديا الفيديو والتحكم مختلفان ويجب أن يلائما الموقع. لمهام الإطفاء، حدد جهاز النفث ومصدر مادة الإطفاء وحدود الحرارة؛ لا تذكر الوثيقة معدل الإطفاء أو شهادة مقاومة النار.
يعتمد التجهيز النهائي على ظروف التشغيل والمواصفات المتفق عليها.
المزايا الرئيسية
المزايا الرئيسية
01
مراقبة وتشغيل عن بُعد في المناطق الخطرة
02
تكامل الحمولة حسب المشروع
03
تجهيز وفق التضاريس ومتطلبات المهمة
04
دعم النشر والتدريب والمساندة الفنية
SV-FFR
دليل الاختيار والتطبيق
اختيار التكوين المناسب
حدد عرض الممر والدرجات والميل وكتلة الجسم وموضع التقاطه لاختيار مدى الذراع والقابض. حمولة الهيكل ليست قدرة الرفع عند طرف الذراع. للغازات القابلة للاشتعال أو الحرارة أو الغمر، تحقق أولًا من التصنيف والشهادات؛ لا يثبت IP65 هذه القدرات.
التركيب وتكامل النظام
على أرض مستوية ومحمية، تحقق من اتجاه الحركة وزوايا الكاميرات وحدود الذراع وعمل القابض. زد الحمل تدريجيًا واختبر الثبات عند أقصى امتداد والاستجابة للتوقف. ثبّت البطارية وأبعد الأسلاك عن الجنزير والمفاصل، وأبقِ الأشخاص خارج مناطق حركة الذراع والانحشار.
التشغيل والصيانة
بعد كل مهمة افحص شد الجنزير والأجسام العالقة ومثبتات المفاصل ونظافة الكاميرات، واشحن البطارية وخزنها حسب التعليمات. إذا اضطرب الفيديو أو التحكم فأوقف الحركة قبل فحص الاتصال والطاقة. افحص الجهاز بعد الصدمة أو التعرض للماء أو السخونة الشديدة قبل إعادة استخدامه.
المواصفات الفنية
المواصفات الفنية
يعتمد التجهيز النهائي على ظروف التشغيل والمواصفات المتفق عليها.
| الطراز | SV-FFR |
|---|---|
| الفئة | أنظمة روبوتية |
| الأبعاد عند الفتح أو التشغيل | 1005 × 770 × 770 mm (L × W × H) |
| كتلة المنتج | 85 kg (شامل البطارية سريعة الفك) |
| أقصى قدرة للدفع | 2 × 400 W |
| درجات حرية الذراع | 3-6 (اختياري) |
| الرفع عند أقصى امتداد للذراع | ≥5 kg (أقصى امتداد، اختياري) |
| مواصفات البطارية | 24 V, 20 Ah |
| مدى إرسال الفيديو اللاسلكي | ≥300 m |
| مدى التحكم عن بعد | ≥1000 m |
| سرعة الحركة | 0-2.2 m/s |
| ارتفاع العائق | 200 mm |
| زاوية صعود الدرج | 38° |
| زاوية المنحدر | 40° |
| أدنى خلوص أرضي | 127 mm |
| أقصى مدى للذراع | 950 mm |
| نطاق ارتفاع الذراع العلوي | 10 ~ 150° |
| نطاق ارتفاع الساعد | 20 ~ 200° |
| دوران الرسغ | -150 ~ +150° (يدوي؛ كهربائي اختياري) |
| تكوين الكاميرات | 1 × تقريب 30× بدقة 1080P + 3 × 720P |
| نمط الانعطاف | دوران في المكان |
| مدة التشغيل أو الطيران الاسمية | 3 h |
| درجة حماية الغلاف (المصدر) | IP65 |
| دوران الذراع | 0 ~ 360° |
| فتحة القابض | 0-160 mm |
| إمالة منصة الكاميرا | -30 ~ +90° |
| دوران منصة الكاميرا | 360° مستمر |
| مجال رؤية كاميرا القيادة | 170° |
تنزيل المستندات
تنزيل المستندات
تتضمن المستندات الأبعاد وبيانات الأداء ومتطلبات التشغيل. تواصل مع السيد ليو للمساعدة في الاختيار أو لخدمة ما بعد البيع.
