矮身舵机
AXR 9712 TG-D
赛车底盘转向／低安装空间机构
- 堵转扭矩
- 18 kg·cm
- 空载速度
- 0.075 s/60°
- 工作电压
- 4.8–8.4 V
- 重量
- 56 g
比较测试电压: 8.4 V
查看产品 ↗产品与选型
矮身结构适合安装高度有限的底盘。快速转向需要把舵机速度与轮胎载荷、转向几何和供电压降一起考虑；安装前应确认花键、舵臂和接收机信号兼容，避免机械限位造成持续堵转。
不同电压下的性能
扭矩为原资料列示的堵转值，不能作为持续负载；持续选型请同时参考额定扭矩与工作周期。电压范围表示允许供电范围，不代表每个电压都有测试数据。
| 比较测试电压 V | 堵转扭矩 kg·cm | 空载速度 s/60° | 运行电流 A | 堵转电流 A |
|---|---|---|---|---|
| 5 | 15 | 0.09 | 0.2 | 2.4 |
| 6 | 18 | 0.072 | 0.28 | 3 |
| 7.4 | 22 | 0.06 | 0.4 | 3.5 |
| 8.4 | 25 | 0.052 | 0.48 | 3.7 |
结构与控制参数
- 工作电压
- 4.8–8.4 V
- 额定扭矩
- 7.5 kg·cm @ 8.4 V
- 外形尺寸
- 42.2 × 20 × 27 mm
- 重量
- 60.2 g
- 电机类型
- 空心杯电机
- 齿轮材质
- 金属齿轮
- 轴承数量
- 2
- 线缆长度
- 300 mm
- 控制信号
- PWM
- 工作频率
- 333 Hz
- 参考脉宽
- 1520 µs
- 脉宽与对应角度
- 500 / 1500 / 2500 µs → -90 / 0 / 90°
原资料同时列示1520µs参考脉宽和1500µs位置中点。请以所用控制器与交付版本确认中位及可用行程。

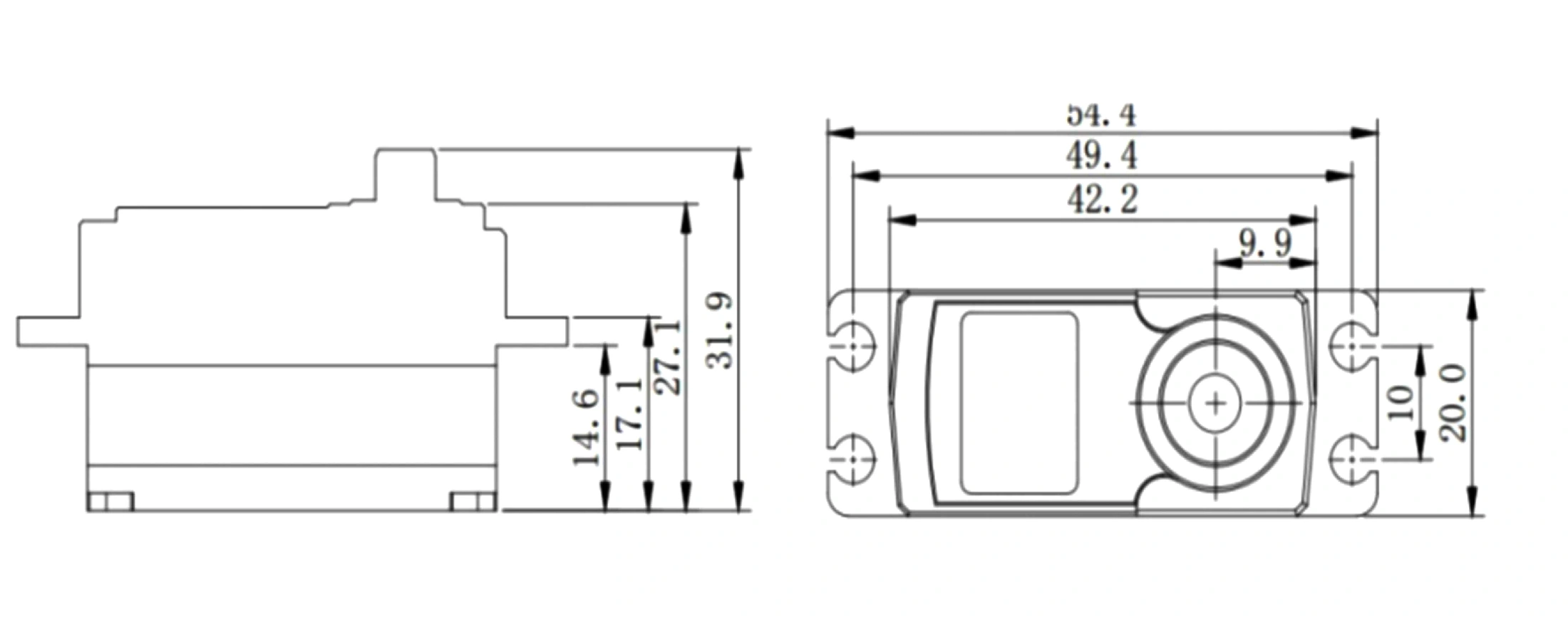

安装尺寸图
图纸与规格表可能使用不同尺寸基准；加工安装件前请确认最终安装图与接口版本。
安装与集成
先核对供电、信号脉宽、安装孔位和舵臂连接。初次调试应卸载或限制负载，确认中位、运动方向与机械行程，再逐步验证工作负载。为瞬时电流预留供电余量，避免线缆压降、接反和机构持续顶住限位。
