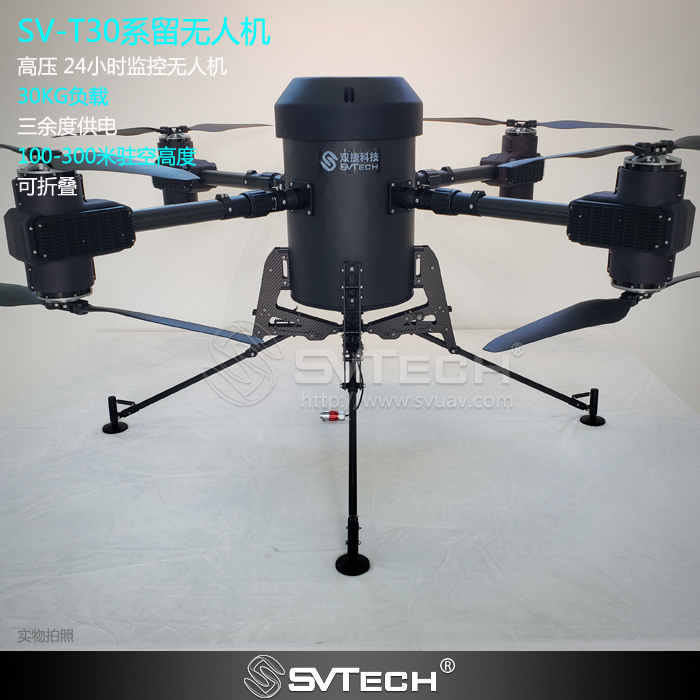

Die kabelgebundene SV-T30 unterstützt lange Flugeinsätze mit Kommunikations-, Beleuchtungs-, Beobachtungs- und Spezialnutzlasten. Bodenversorgung, Kabel und Flugplattform werden auf die Aufgabe abgestimmt.
Diese Version kombiniert acht Motoren, 500 V DC Bodenversorgung und eine automatische Winde für längeres Verweilen über einem Bereich. 100 m bezeichnet die Kabellänge; nutzbare Höhe und Reserven hängen von Winkel, Durchhang und Bodenführung ab.
Die endgültige Konfiguration richtet sich nach den Einsatzbedingungen und der vereinbarten Spezifikation.
Das Fesselsystem versorgt das Fluggerät über ein Kabel vom Boden aus. Es eignet sich zur Planung längerer Beleuchtungs-, Beobachtungs- und Kommunikationsaufgaben über einem festen Bereich. Bodenstation, Bordversorgung, Notstrom, Kabel und Winde müssen als Gesamtsystem passen.
Nutzlast und Leistungsbedarf, Standzeit, Höhe und Netzversorgung klären. Danach Kabelmasse, Spannungsabfall und Windlast bewerten. Kabellänge entspricht wegen Winkel, Durchhang, Bodenführung und Hindernissen nicht der nutzbaren Höhe. Leistungsdaten verschiedener Stationsversionen nicht vermischen.
Vor Einsatz Steckerverriegelung, Kabelmantel, Zugentlastung, Kühlung und Schutzerdung prüfen. Spannungsfrei anschließen. Einschaltfolge, Spannung und Notstrom nach Anleitung des eingebauten Reglers prüfen. Bei der Inbetriebnahme Winde sowie Reaktionen auf Funk- und Hauptstromausfall kontrolliert testen.
Spannung, Strom, ausgegebene Kabellänge und Winde überwachen; Kabel von Menschen und Hindernissen fernhalten. Nach dem Einsatz auf Verschleiß, Knicke und Erwärmung prüfen. Rückkehr- und Landeverhalten müssen zur Fesselung passen und am System geprüft werden; Freiflugeinstellungen sind nicht ungeprüft übertragbar.
Die Geometrie entspricht der Quelle. Modell und freigegebene Zeichnung vor der Montage prüfen.
Die endgültige Konfiguration richtet sich nach den Einsatzbedingungen und der vereinbarten Spezifikation.
| Modell | SV-T30 |
|---|---|
| Kategorie | Kabelgebundene Drohnen |
| Motordiagonale | 1500 mm |
| Entfaltete / Arbeitsabmessungen | 1500 × 1500 × 800 mm |
| Falt- / Transportabmessungen | 650 × 650 × 800 mm |
| Produktmasse | 34 kg |
| Motoranzahl | 8 |
| Maximale Leistung je Motor | 6000 W |
| Maximaler Schub je Motor | 32 kg |
| Nennnutzlast | 30 kg |
| ESC-Nennspannung | 400-500 V DC |
| ESC-Nennstrom | 10 A |
| Propellerdurchmesser × Steigung | 32 × 12 in |
| Propellermaterial | Kohlefaserverbund |
| Bodenstationsmodell | W30 |
| Masse der Bodenstation | 45 kg |
| Abmessungen der Bodenstation | 600 × 600 × 600 mm |
| Eingang der Bodenstromversorgung | 380 V AC, 50-60 Hz |
| Ausgangsspannung der Bodenversorgung | 500 V DC |
| Nennleistung der Bodenversorgung | 20 kW |
| Kabellänge | 100 m |
| Automatische Seilgeschwindigkeit | 1 m/s |
| Angegebene Flugdauer mit Generator | 8 h |
Die Unterlagen enthalten Abmessungen, Leistungsdaten und Betriebsvorgaben. Herr Liu unterstützt Sie bei der Auswahl und im Service.
Die endgültige Konfiguration richtet sich nach den Einsatzbedingungen und der vereinbarten Spezifikation.
SV TECH / PRODUCT ENGINEERING
Existing selection guides are retained; complete operating chapters are added. Chinese and English controller procedures differ; use the procedure confirmed for the fitted controller.
Chinese rated thrust of 16 kg and English maximum thrust of 25 kg are different definitions, not one common rating.
A tethered mission keeps the primary energy source on the ground and supplies the aircraft through a cable. Onboard backup power supports controlled response to a supply interruption. Extended airborne operation must be validated for the complete configuration.
The automatic reel manages cable as mission height and relative position change. It works with the aircraft, power supply and ground operation to limit slack while controlling cable loading.
SV Tech’s product material presents cleaning and spraying as tethered-platform applications. This is a typical application plan covering site survey, mission equipment and water/material supply.
