无刷动力系统

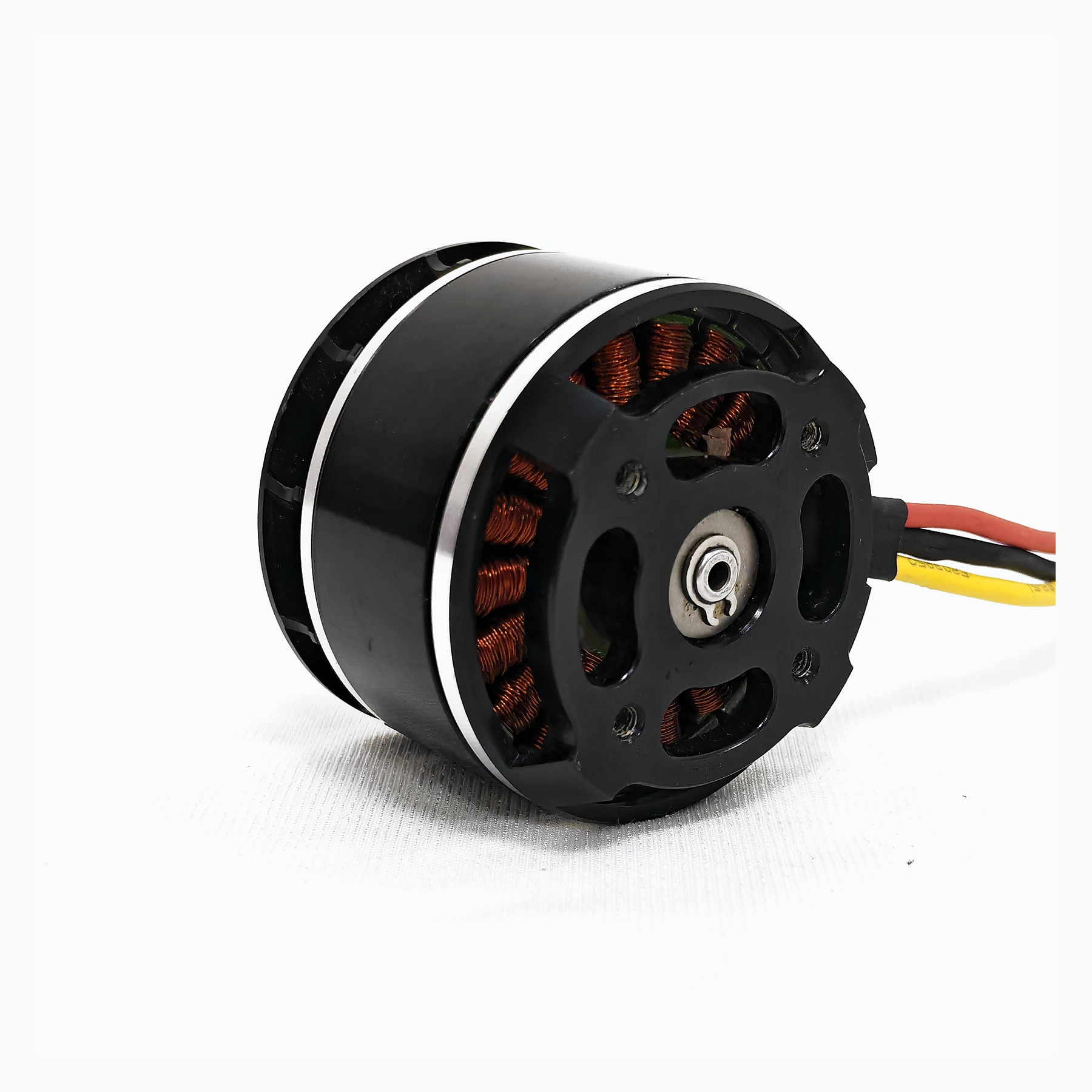

SV-UT4214小型无刷动力电机

SV-UT4214 面向紧凑型无人机动力系统，输入电压 15-26 V DC，额定电压 22.2 V (6S)，整机质量 185 g。提供实物照片、安装尺寸和中英文规格说明书。

输入电压: 15-26 V DC
额定电压: 22.2 V (6S)
额定输入电流: KV340: >16 A / KV440: >20 A

SV-UT4214 小型无刷动力电机

SV-UT4214 面向紧凑型无人机动力系统，输入电压 15-26 V DC，额定电压 22.2 V (6S)，整机质量 185 g。提供实物照片、安装尺寸和中英文规格说明书。

最终配置需结合工况及双方确认的规格。

产品优势

输入电压: 15-26 V DC

整机质量: 185 g

转向（轴伸端视）: CW / CCW

按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。

SV-UT4214

选型与应用指南

产品结构与应用价值

紧凑型三相无刷电机，支持 CW / CCW 转向。结合机架安装空间、整机质量和目标推力配置动力系统。

如何选择合适配置

按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。

安装与系统集成

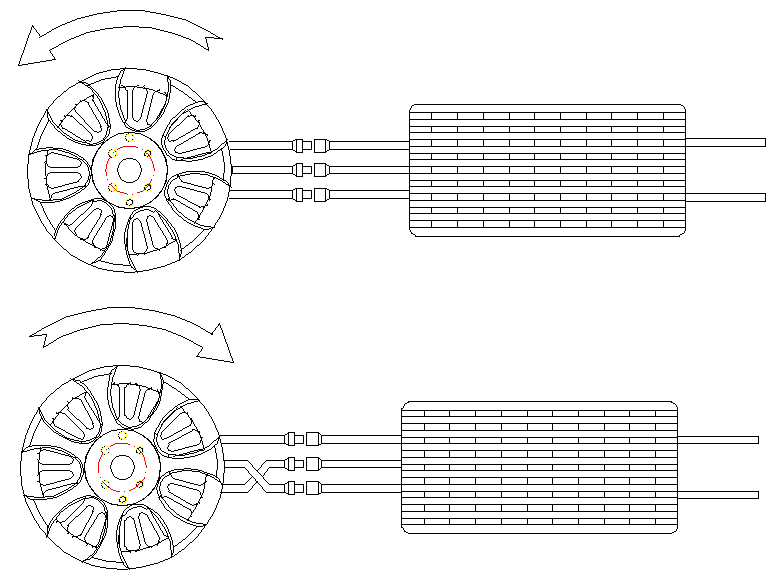

核对电机外形、安装孔位和螺钉长度。先不装桨，安全确认转向；需要反转时，断电并安全放电后交换任意两根相线。

使用与维护要点

逐步加载并监测电流、温升、振动和紧固件。出现异常噪声、发热或卡滞应立即停机。储存温度 -10 至 50 °C，相对湿度不超过 85%。

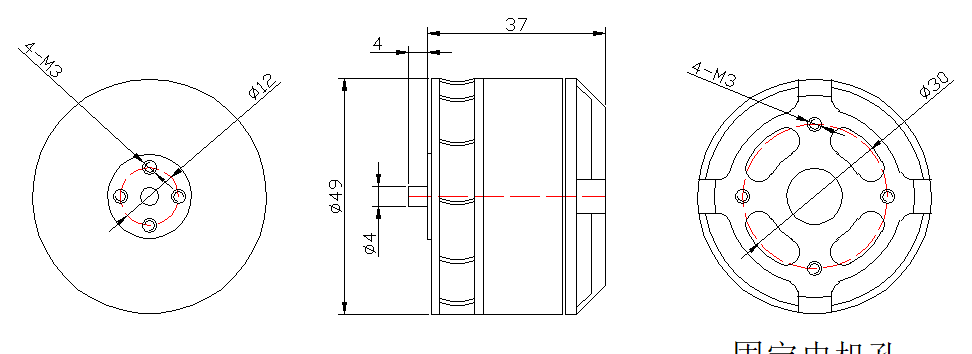

结构与连接参考

图示保留原资料几何尺寸；安装前核对实际型号与确认图纸。

技术规格

最终配置需结合工况及双方确认的规格。

型号	SV-UT4214
产品类别	无刷动力系统
输入电压	15-26 V DC
额定电压	22.2 V (6S)
额定输入电流	KV340: >16 A / KV440: >20 A
空载电流（测试电压）	KV340: >0.8 A / KV440: >1.2 A (10 V)
最大电流（原文条件）	KV340: 25 A / KV440: 32 A
内阻（随温度变化）	KV340: 64 mΩ / KV440: 46 mΩ
整机质量	185 g
转向（轴伸端视）	CW / CCW
使用环境温度	-10 ~ 65 °C
储存温度	-10 ~ 50 °C
储存相对湿度	≤85%

原始性能测试数据

测试点不代表额定连续运行能力，详见中英文手册中的条件与说明。

KV340 / 22.2 V / 碳纤CF18寸

KV: 340
螺旋桨直径 × 螺距: 碳纤CF18寸
测试电压 / V: 22.2 V

测试电压 / V	电流 / A	输入功率 / W	拉力 / g	扭矩 / N·m	转速 / rpm	电机效率 / %	拉效 / g/W
22.2	8	177.6	1400	0.36	3506	74.4163	7.88
22.2	12	266.4	1990	0.47	4116	76.0389	7.47
22.2	16	355.2	2300	0.59	4457	77.5208	6.48
22.2	20	444	2760	0.68	4702	75.4059	6.22
22.2	24	532.8	3170	0.79	5031	78.1113	5.95
22.2	28.2	626.04	3560	0.9	5459	82.177	5.69

KV440 / 22.2 V / 碳纤CF18寸

KV: 440
螺旋桨直径 × 螺距: 碳纤CF18寸
测试电压 / V: 22.2 V

测试电压 / V	电流 / A	输入功率 / W	拉力 / g	扭矩 / N·m	转速 / rpm	电机效率 / %	拉效 / g/W
22.2	5	111	960	0.26	2843	69.7307	8.65
22.2	10	222	1600	0.42	3829	75.854	7.21
22.2	15	333	2220	0.55	4317	74.6616	6.67
22.2	20	444	2680	0.68	4748	76.1436	6.04
22.2	25	555	3090	0.79	5087	75.8215	5.57
22.2	30	666	3570	0.89	5443	76.1642	5.36
22.2	35	777	3910	0.99	5716	76.2611	5.03
22.2	40	888	4110	1.04	5927	72.6862	4.63
22.2	45	999	4520	1.13	6080	72.0134	4.52
22.2	50	1110	5140	1.28	6382	77.062	4.63

资料下载

说明书与技术资料包含安装尺寸、性能数据及使用要求。选型或售后问题可直接联系刘先生。

SV-UT4214 · 中文产品资料PDF · 下载
