产品结构与应用价值
紧凑型三相无刷电机，支持 CW / CCW 转向。结合机架安装空间、整机质量和目标推力配置动力系统。
产品概述

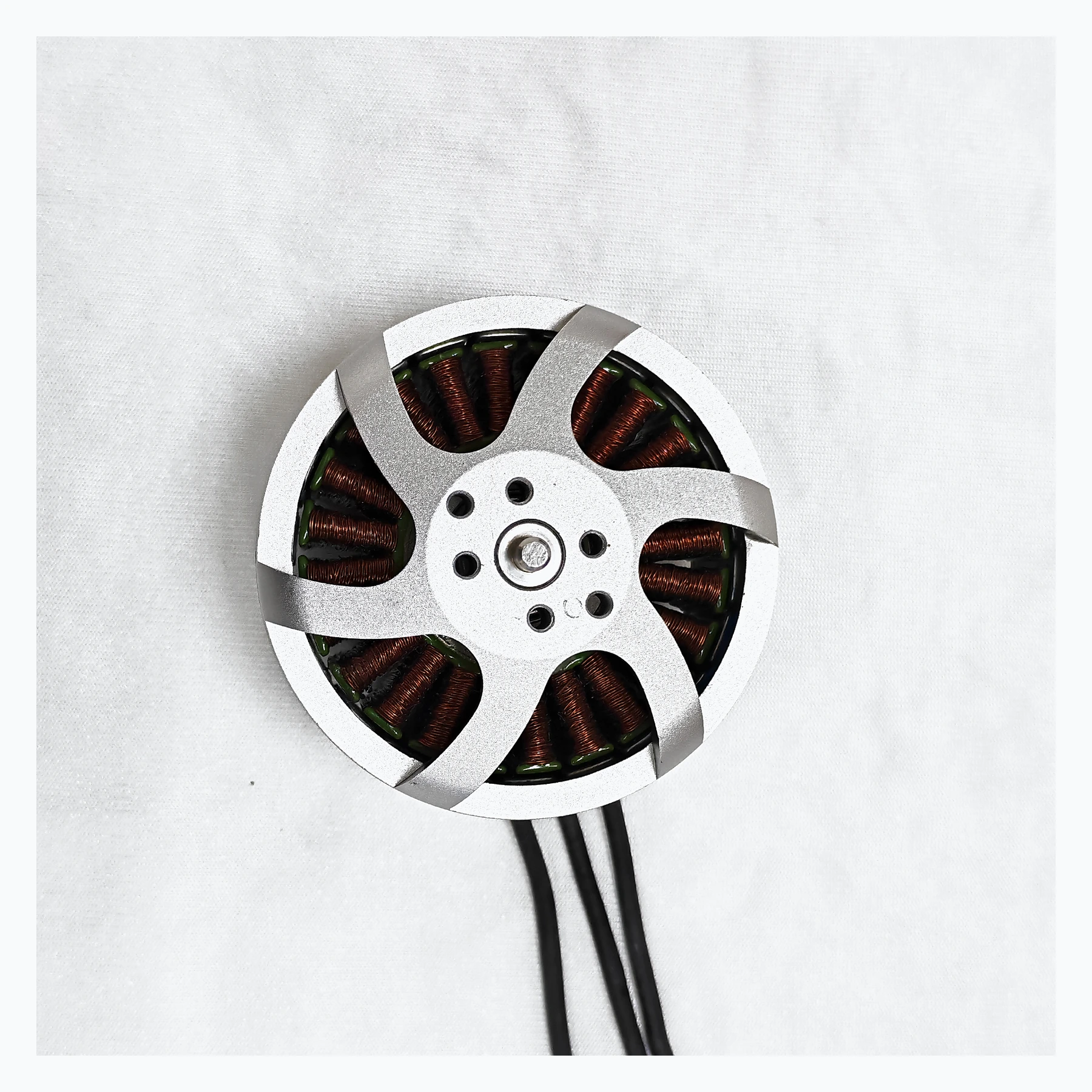

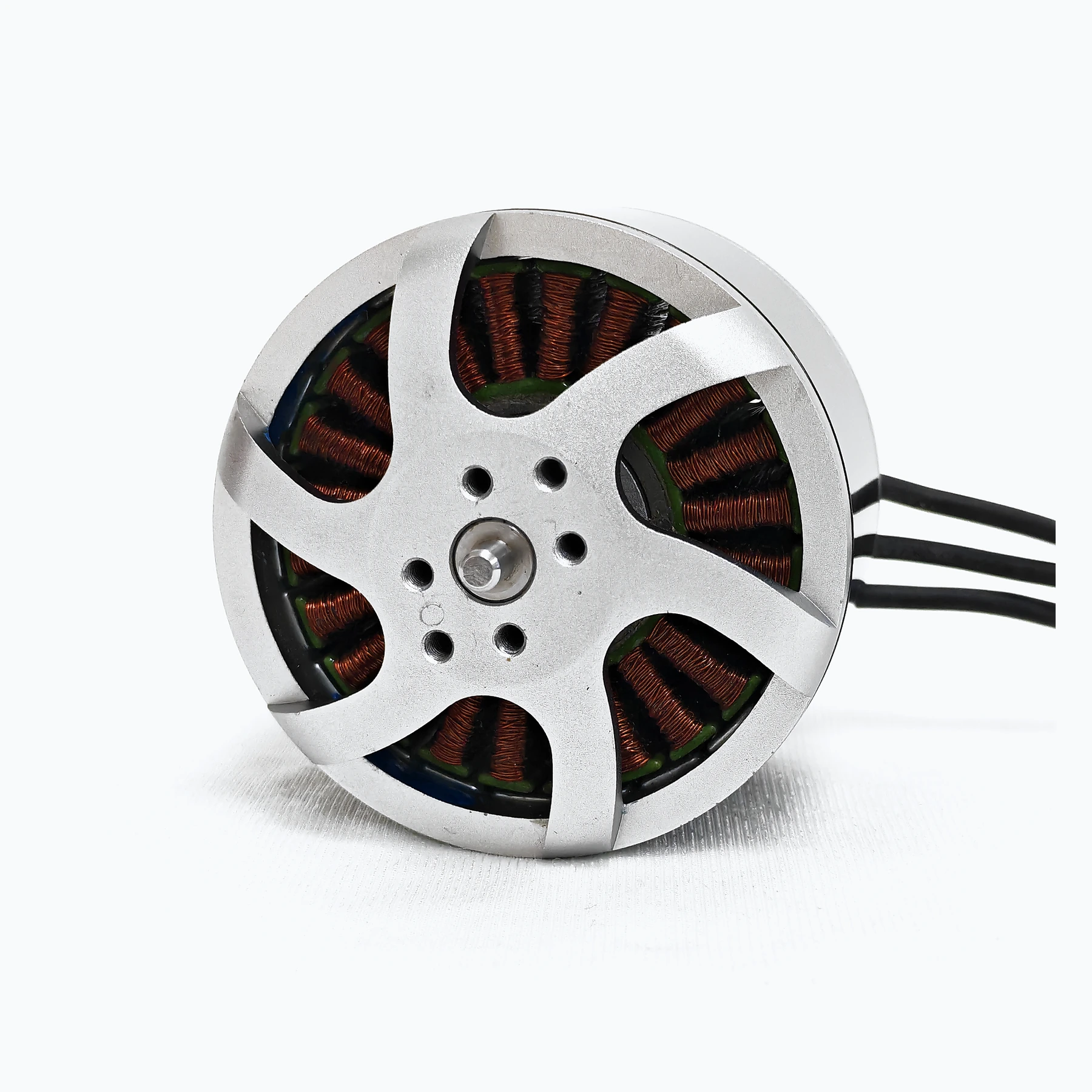

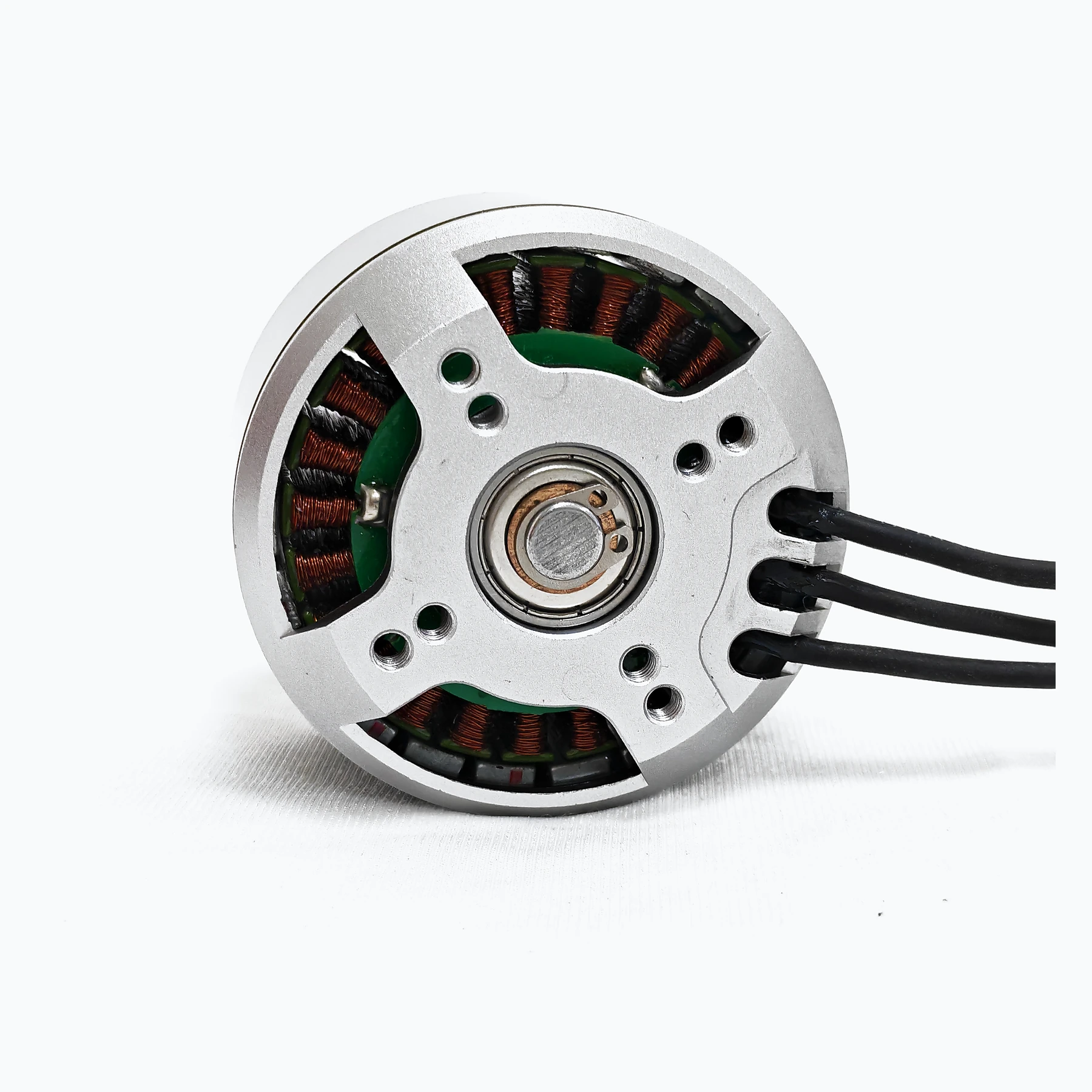

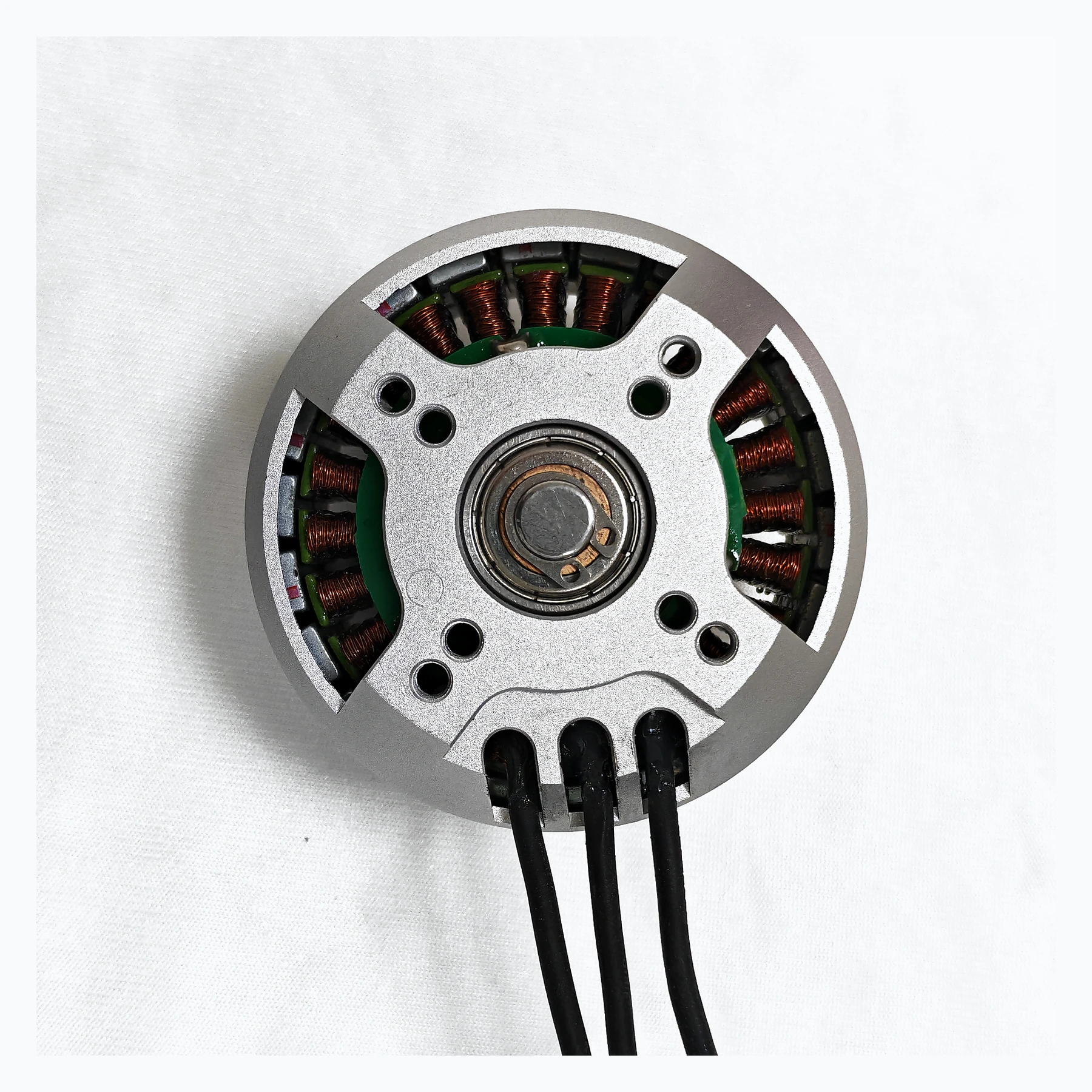

SV-A5425 小型无刷动力电机
SV-A5425 面向紧凑型无人机动力系统，输入电压 20-50 V DC，额定电压 44.4 V (12S)，整机质量 480 g。提供实物照片、安装尺寸和中英文规格说明书。
最终配置需结合工况及双方确认的规格。
产品优势
产品优势
01
输入电压: 20-50 V DC
02
整机质量: 480 g
03
转向（轴伸端视）: CW / CCW
04
按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。
SV-A5425
选型与应用指南
如何选择合适配置
按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。
安装与系统集成

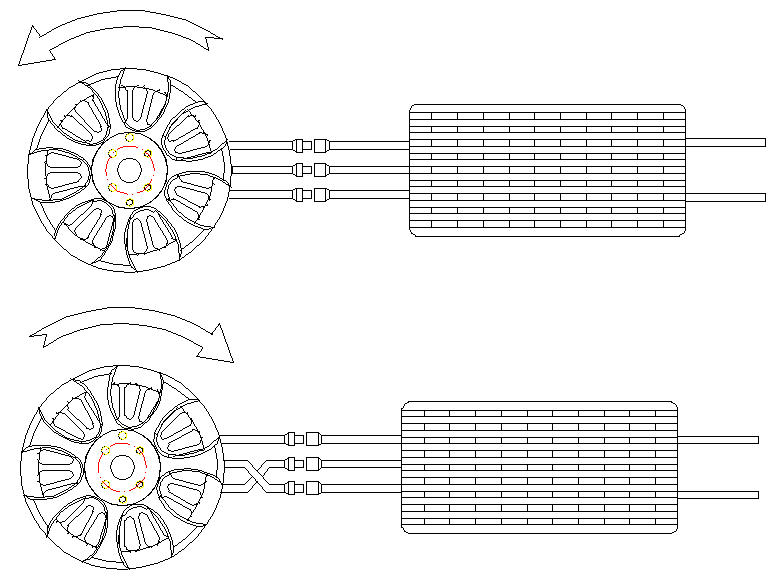

核对电机外形、安装孔位和螺钉长度。先不装桨，安全确认转向；需要反转时，断电并安全放电后交换任意两根相线。
使用与维护要点
逐步加载并监测电流、温升、振动和紧固件。出现异常噪声、发热或卡滞应立即停机。储存温度 -10 至 50 °C，相对湿度不超过 85%。

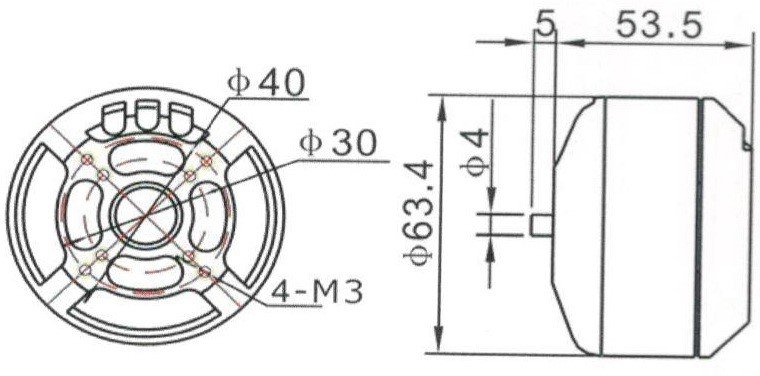

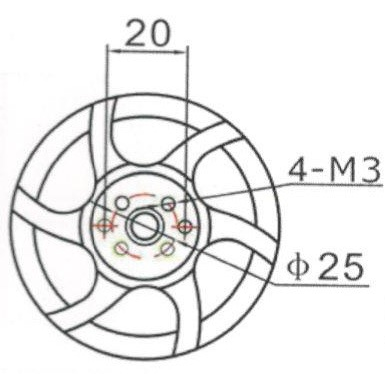

结构与连接参考
图示保留原资料几何尺寸；安装前核对实际型号与确认图纸。
技术规格
技术规格
最终配置需结合工况及双方确认的规格。
| 型号 | SV-A5425 |
|---|---|
| 产品类别 | 无刷动力系统 |
| 输入电压 | 20-50 V DC |
| 额定电压 | 44.4 V (12S) |
| 额定输入电流 | KV190: >30 A / KV140: >22 A |
| 空载电流（测试电压） | KV190: >1.9 A / KV140: >1.5 A (10 V) |
| 最大电流（原文条件） | KV190: 65 A / KV140: 55 A |
| 内阻（随温度变化） | KV190: 56 mΩ / KV140: 115 mΩ |
| 整机质量 | 480 g |
| 转向（轴伸端视） | CW / CCW |
| 使用环境温度 | -10 ~ 65 °C |
| 储存温度 | -10 ~ 50 °C |
| 储存相对湿度 | ≤85% |
原始性能测试数据
测试点不代表额定连续运行能力，详见中英文手册中的条件与说明。
KV140 / 44.4 V / 碳纤CF28寸
| 测试电压 / V | 电流 / A | 输入功率 / W | 拉力 / g | 扭矩 / N·m | 转速 / rpm | 电机效率 / % | 拉效 / g/W |
|---|---|---|---|---|---|---|---|
| 44.4 | 10 | 444 | 3480 | 1 | 2706 | 63.82 | 7.84 |
| 44.4 | 20 | 888 | 6710 | 2.13 | 3345 | 84.02 | 7.56 |
| 44.4 | 30 | 1332 | 8650 | 2.69 | 3678 | 77.78 | 6.49 |
| 44.4 | 40 | 1776 | 10850 | 3.23 | 4038 | 76.90 | 6.11 |
| 44.4 | 50 | 2220 | 12000 | 3.56 | 4234 | 71.10 | 5.41 |
| 44.4 | 60 | 2664 | 12970 | 3.87 | 4385 | 66.70 | 4.87 |
| 44.4 | 70 | 3108 | 13770 | 4.05 | 4512 | 61.57 | 4.43 |
| 44.4 | 80 | 3552 | 14310 | 4.41 | 4661 | 60.60 | 4.03 |
KV190 / 44.4 V / 碳纤CF22寸
| 测试电压 / V | 电流 / A | 输入功率 / W | 拉力 / g | 扭矩 / N·m | 转速 / rpm | 电机效率 / % | 拉效 / g/W |
|---|---|---|---|---|---|---|---|
| 44.4 | 5 | 222 | 740 | 0.57 | 3217 | 86.49 | 3.33 |
| 44.4 | 10 | 444 | 2020 | 0.87 | 4116 | 84.45 | 4.55 |
| 44.4 | 20 | 888 | 4580 | 1.46 | 5259 | 90.54 | 5.16 |
| 44.4 | 30 | 1332 | 6090 | 1.89 | 5926 | 88.05 | 4.57 |
| 44.4 | 40 | 1776 | 7980 | 2.25 | 6577 | 87.25 | 4.49 |
| 44.4 | 50 | 2220 | 9180 | 2.58 | 7026 | 85.50 | 4.14 |
| 44.4 | 61.1 | 2712.84 | 10410 | 2.74 | 7208 | 76.23 | 3.84 |
资料下载
资料下载
说明书与技术资料包含安装尺寸、性能数据及使用要求。选型或售后问题可直接联系刘先生。
