产品结构与应用价值
紧凑型三相无刷电机，支持 CW / CCW 转向。结合机架安装空间、整机质量和目标推力配置动力系统。
产品概述

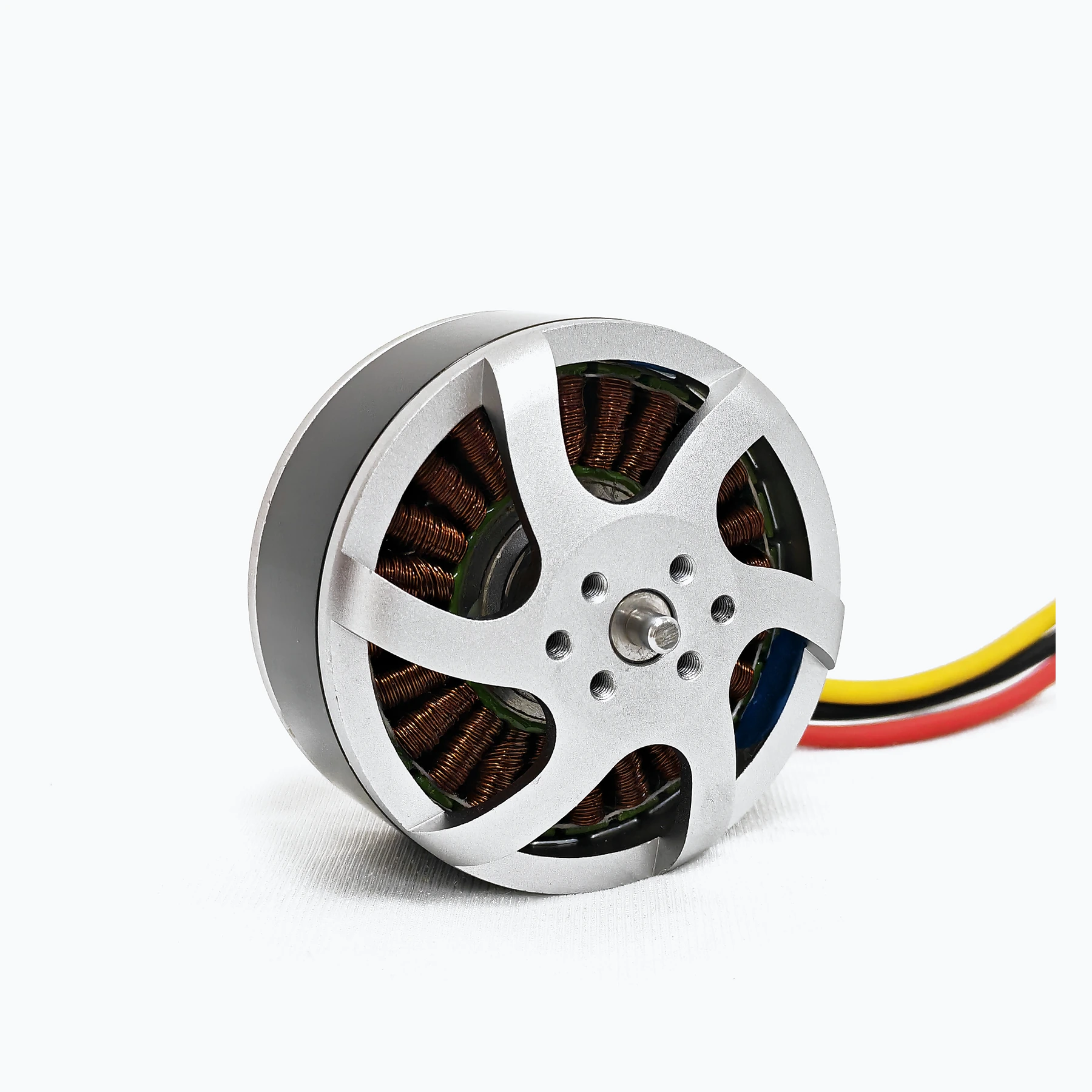

SV-A5415 小型无刷动力电机

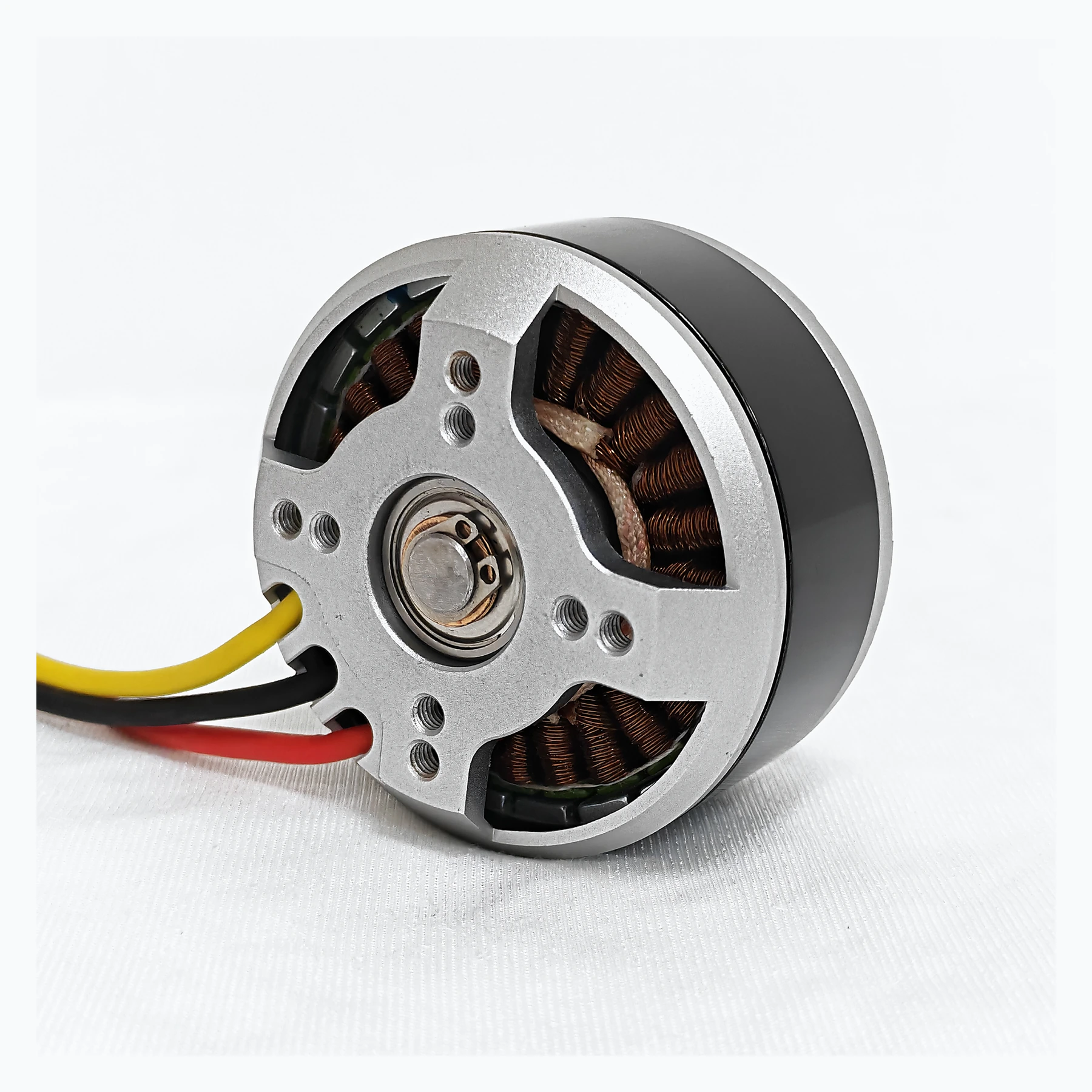

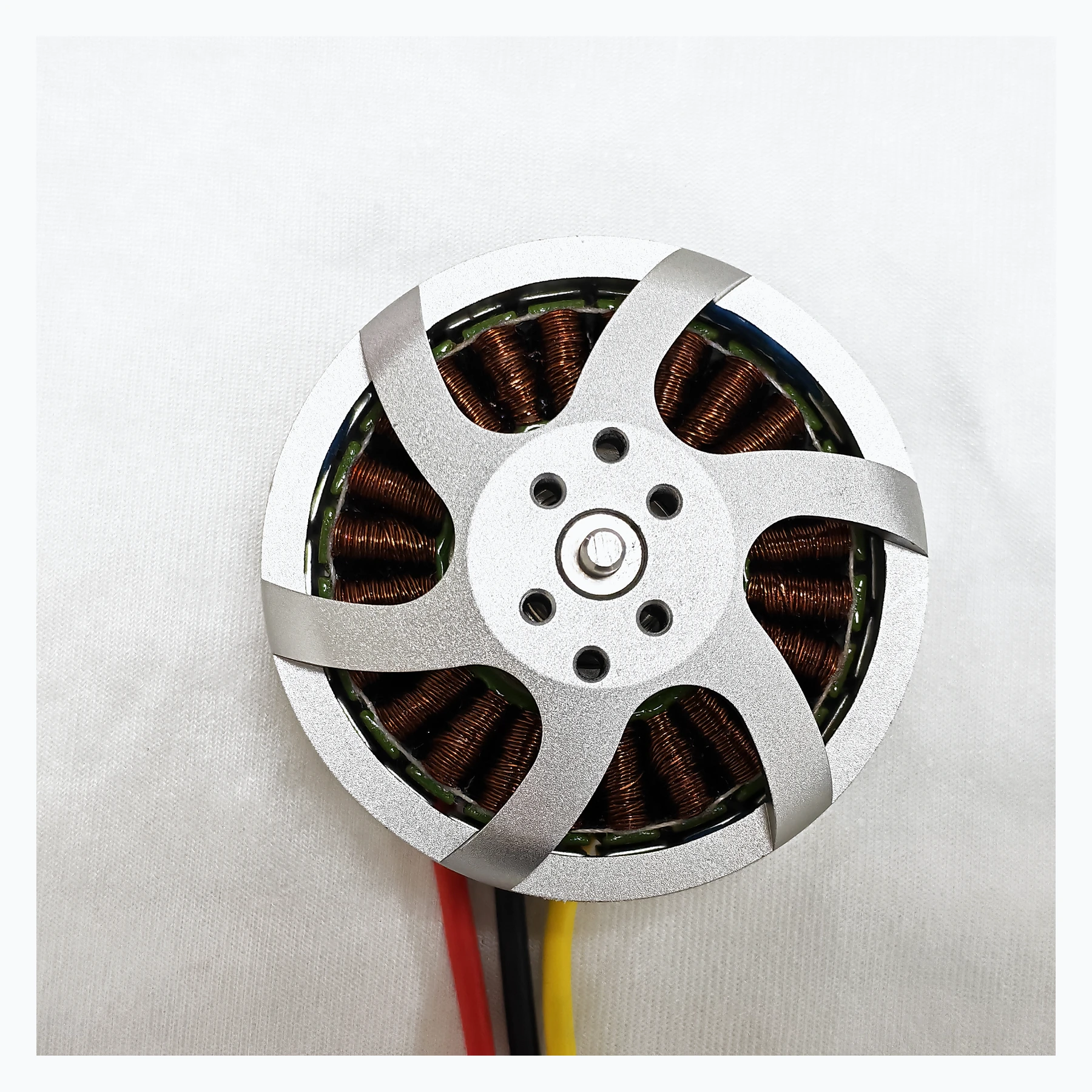

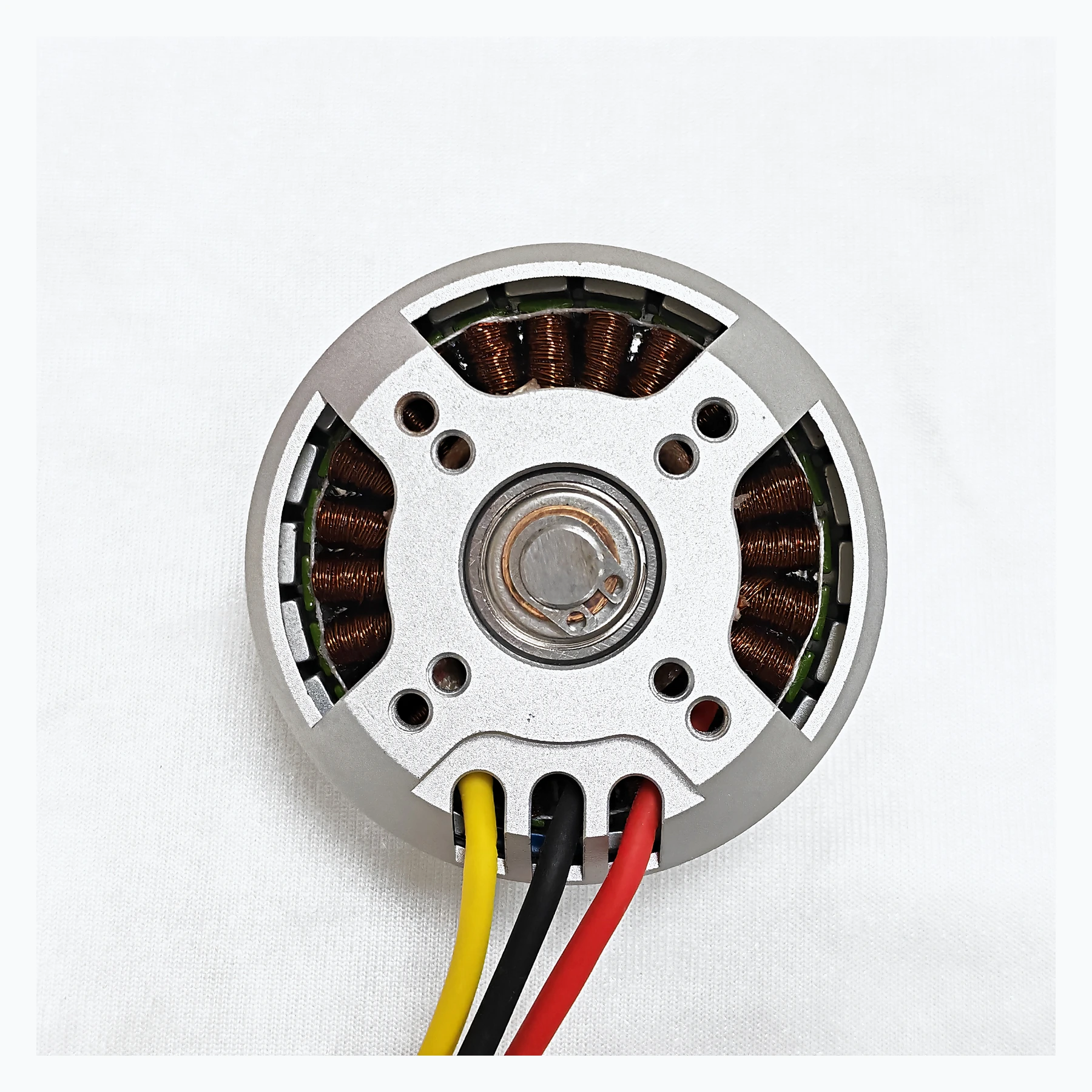

SV-A5415 面向紧凑型无人机动力系统，输入电压 20-50 V DC，额定电压 44.4 V (12S)，整机质量 340 g。提供实物照片、安装尺寸和中英文规格说明书。
最终配置需结合工况及双方确认的规格。
产品优势
产品优势
01
输入电压: 20-50 V DC
02
整机质量: 340 g
03
转向（轴伸端视）: CW / CCW
04
按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。
SV-A5415
选型与应用指南
如何选择合适配置
按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。
安装与系统集成

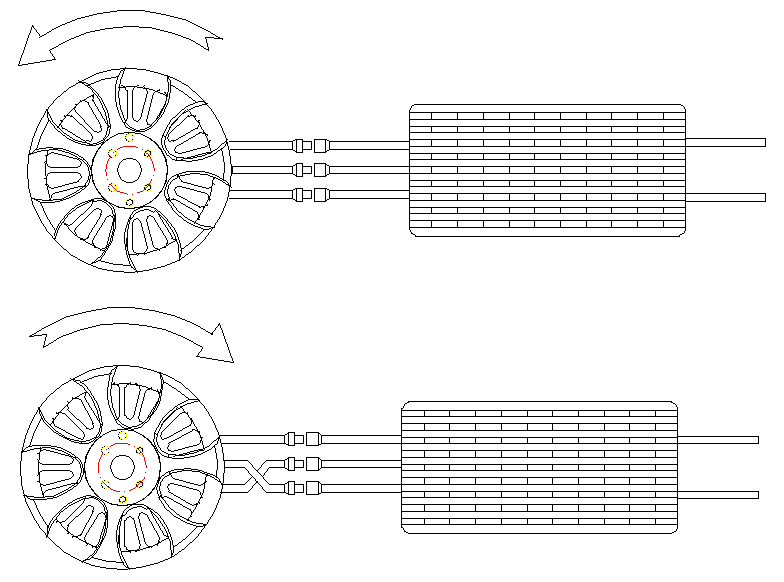

核对电机外形、安装孔位和螺钉长度。先不装桨，安全确认转向；需要反转时，断电并安全放电后交换任意两根相线。
使用与维护要点
逐步加载并监测电流、温升、振动和紧固件。出现异常噪声、发热或卡滞应立即停机。储存温度 -10 至 50 °C，相对湿度不超过 85%。

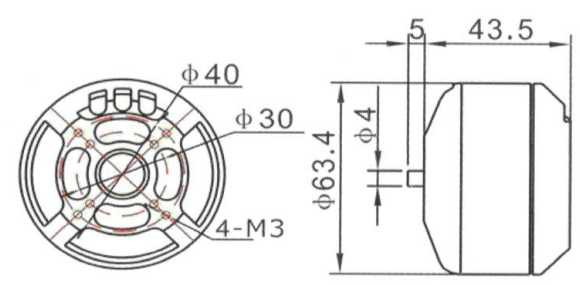

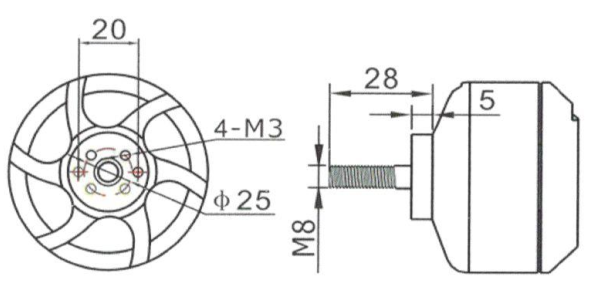

结构与连接参考
图示保留原资料几何尺寸；安装前核对实际型号与确认图纸。
技术规格
技术规格
最终配置需结合工况及双方确认的规格。
| 型号 | SV-A5415 |
|---|---|
| 产品类别 | 无刷动力系统 |
| 输入电压 | 20-50 V DC |
| 额定电压 | 44.4 V (12S) |
| 额定输入电流 | KV170: 18 A / KV260: 30 A |
| 空载电流（测试电压） | KV170: >0.9 A / KV260: >1.2 A (10 V) |
| 最大电流（原文条件） | KV170: 35 A / KV260: 65 A |
| 内阻（随温度变化） | KV170: 125 mΩ / KV260: 62 mΩ |
| 整机质量 | 340 g |
| 转向（轴伸端视） | CW / CCW |
| 使用环境温度 | -10 ~ 65 °C |
| 储存温度 | -10 ~ 50 °C |
| 储存相对湿度 | ≤85% |
原始性能测试数据
测试点不代表额定连续运行能力，详见中英文手册中的条件与说明。
KV170 / 44.4 V / 碳纤CF22寸
| 测试电压 / V | 电流 / A | 输入功率 / W | 拉力 / g | 扭矩 / N·m | 转速 / rpm | 电机效率 / % | 拉效 / g/W |
|---|---|---|---|---|---|---|---|
| 44.4 | 5 | 222 | 1940 | 0.51 | 3297 | 79.31 | 8.74 |
| 44.4 | 10 | 444 | 3220 | 0.81 | 4170 | 79.66 | 7.25 |
| 44.4 | 15 | 666 | 4370 | 1.11 | 4772 | 83.28 | 6.56 |
| 44.4 | 20 | 888 | 5140 | 1.3 | 5193 | 79.61 | 5.79 |
| 44.4 | 25 | 1110 | 6010 | 1.51 | 5632 | 80.23 | 5.41 |
| 44.4 | 30 | 1332 | 6630 | 1.71 | 5876 | 78.99 | 4.98 |
| 44.4 | 35.5 | 1576.2 | 7550 | 1.98 | 6295 | 82.80 | 4.79 |
KV250 / 22.2 V / 碳纤CF28寸
| 测试电压 / V | 电流 / A | 输入功率 / W | 拉力 / g | 扭矩 / N·m | 转速 / rpm | 电机效率 / % | 拉效 / g/W |
|---|---|---|---|---|---|---|---|
| 22.2 | 5 | 111 | 1450 | 0.51 | 1295 | 62.30 | 13.06 |
| 22.2 | 10 | 222 | 2190 | 0.82 | 2014 | 77.90 | 9.86 |
| 22.2 | 20 | 444 | 3550 | 1.26 | 2508 | 74.53 | 8.00 |
| 22.2 | 30 | 666 | 4400 | 1.65 | 2761 | 71.63 | 6.61 |
| 22.2 | 40 | 888 | 5060 | 1.78 | 2966 | 62.26 | 5.70 |
| 22.2 | 50 | 1110 | 5650 | 1.92 | 3114 | 56.40 | 5.09 |
资料下载
资料下载
说明书与技术资料包含安装尺寸、性能数据及使用要求。选型或售后问题可直接联系刘先生。
