产品结构与应用价值
紧凑型三相无刷电机，支持 CW / CCW 转向。结合机架安装空间、整机质量和目标推力配置动力系统。
产品概述

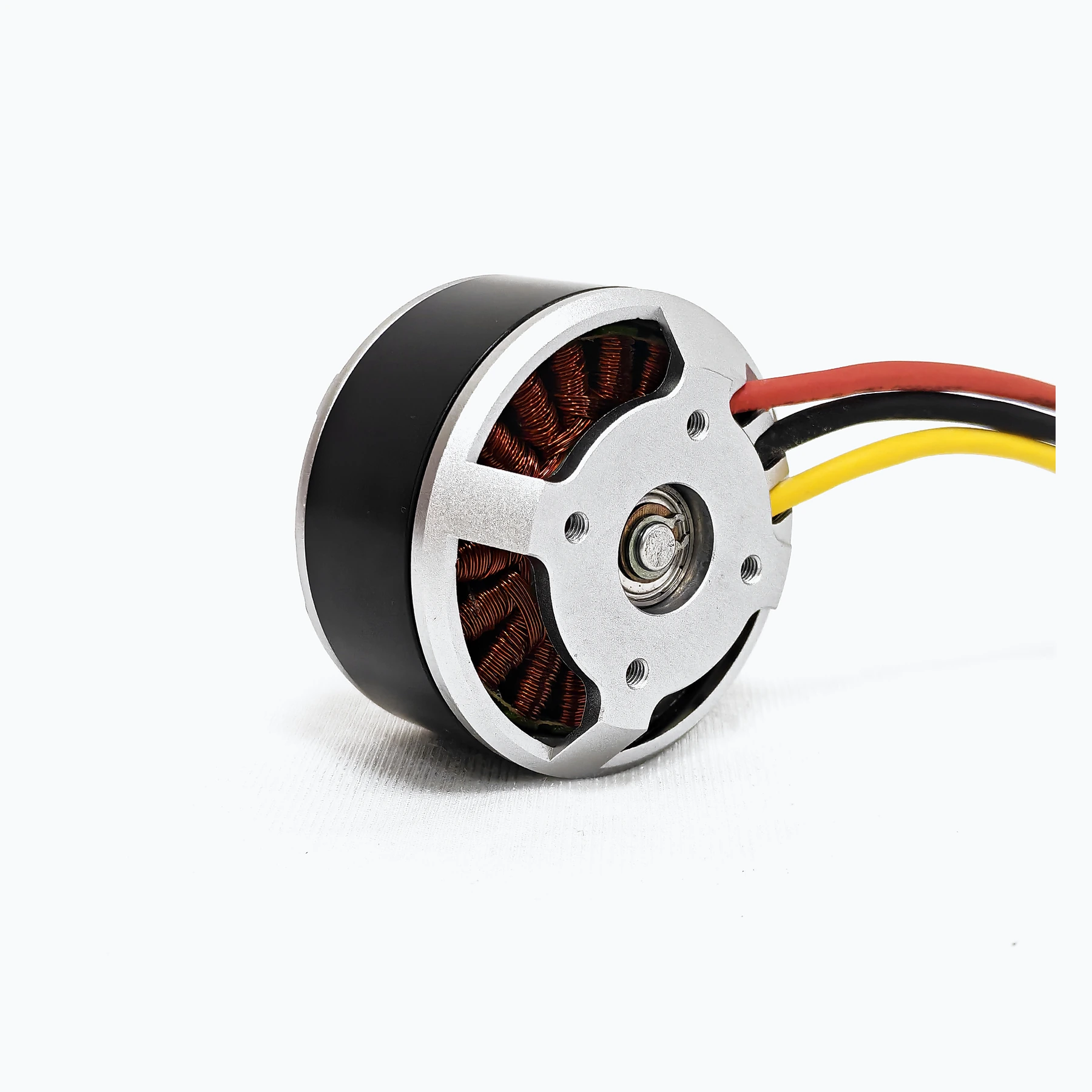

SV-A4214 小型无刷动力电机

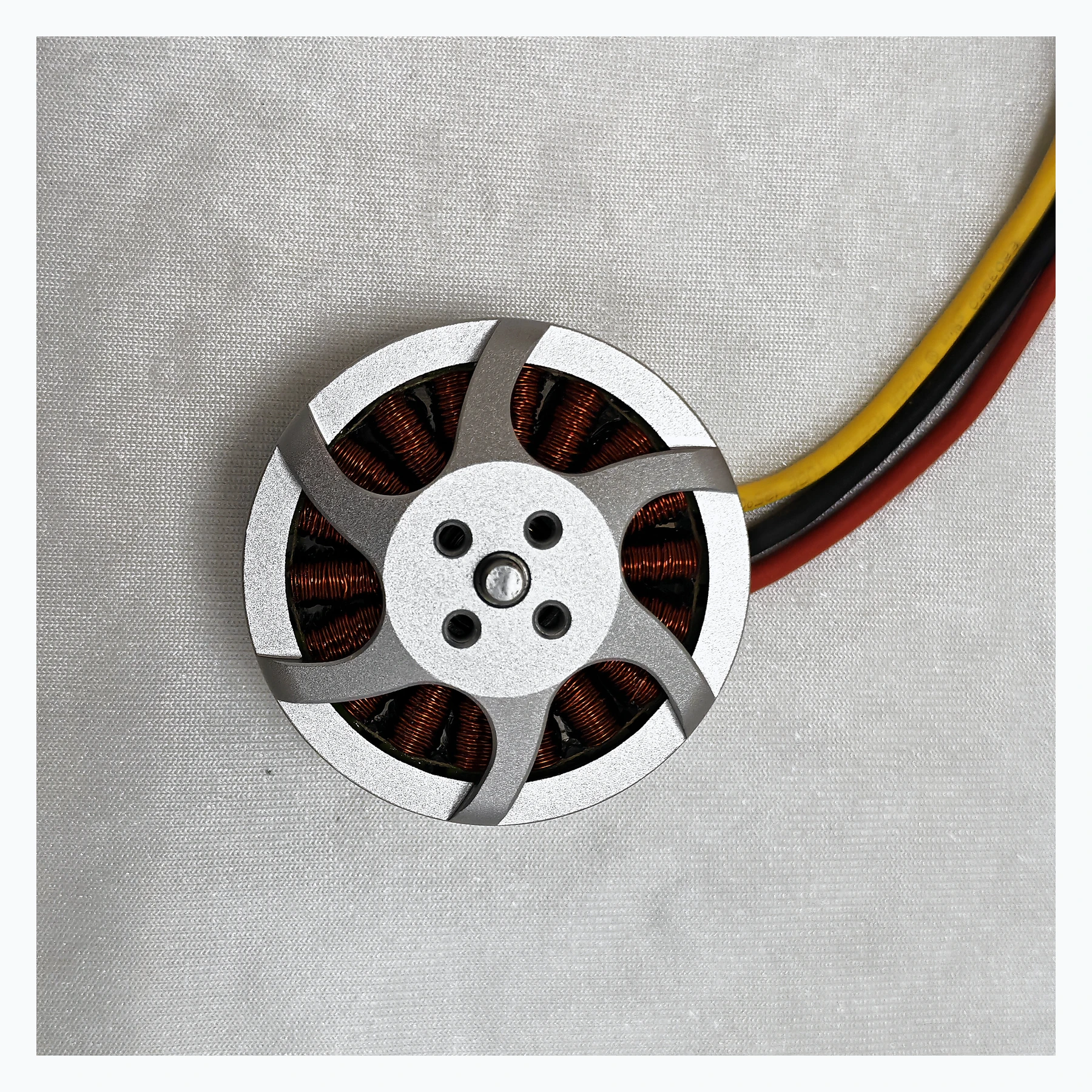

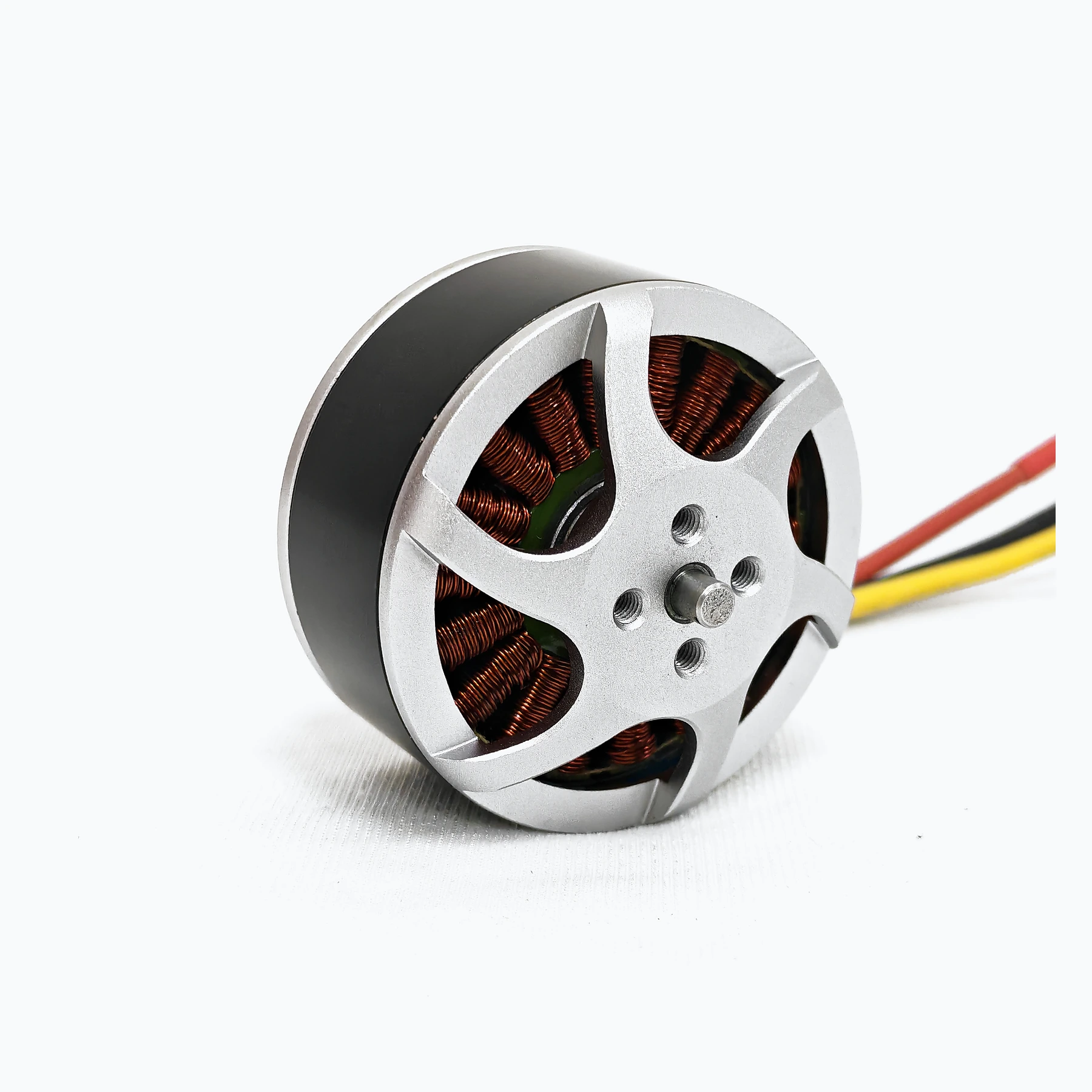

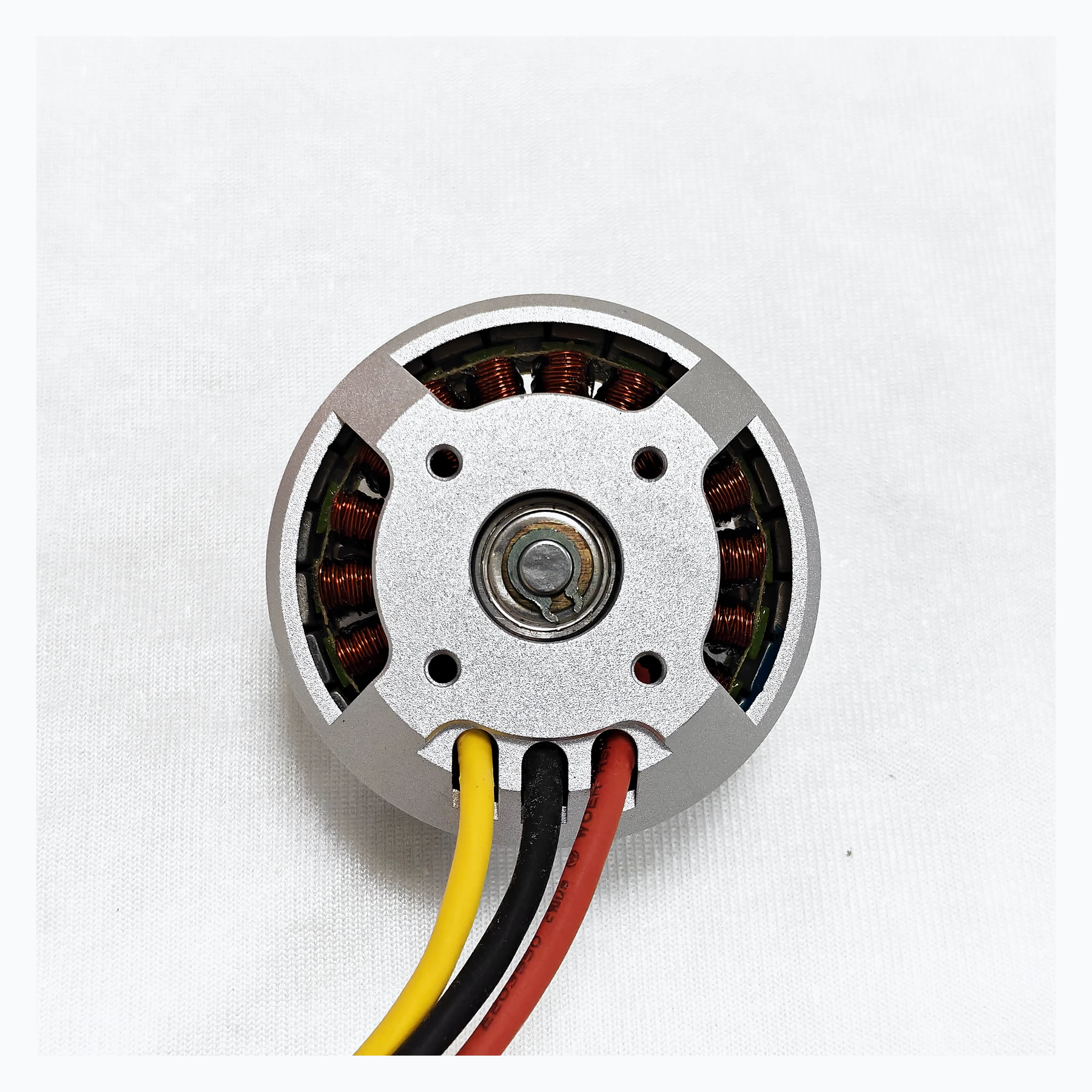

SV-A4214 面向紧凑型无人机动力系统，输入电压 15-26 V DC，额定电压 22.2 V (6S)，整机质量 185 ± 5 g。提供实物照片、安装尺寸和中英文规格说明书。
最终配置需结合工况及双方确认的规格。
产品优势
产品优势
01
输入电压: 15-26 V DC
02
整机质量: 185 ± 5 g
03
转向（轴伸端视）: CW / CCW
04
按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。
SV-A4214
选型与应用指南
如何选择合适配置
按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。
安装与系统集成

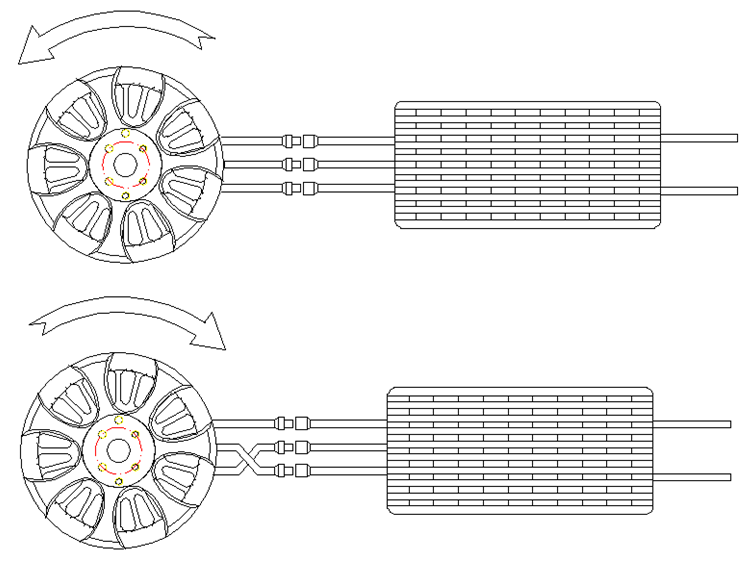

核对电机外形、安装孔位和螺钉长度。先不装桨，安全确认转向；需要反转时，断电并安全放电后交换任意两根相线。
使用与维护要点
逐步加载并监测电流、温升、振动和紧固件。出现异常噪声、发热或卡滞应立即停机。储存温度 -10 至 50 °C，相对湿度不超过 85%。

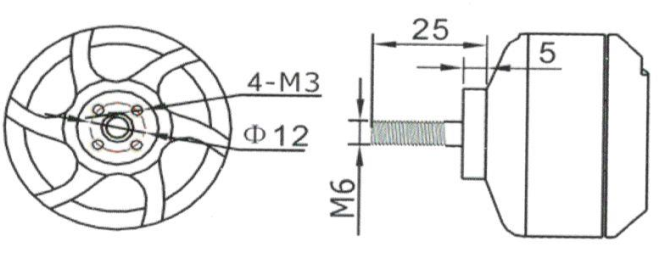

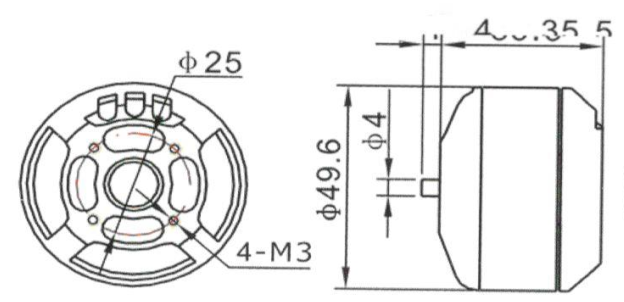

结构与连接参考
图示保留原资料几何尺寸；安装前核对实际型号与确认图纸。
技术规格
技术规格
最终配置需结合工况及双方确认的规格。
| 型号 | SV-A4214 |
|---|---|
| 产品类别 | 无刷动力系统 |
| 输入电压 | 15-26 V DC |
| 额定电压 | 22.2 V (6S) |
| 额定输入电流 | KV340: 10 A / KV440: 20 A |
| 空载电流（测试电压） | KV340: >0.8 A / KV440: >1.2 A (10 V) |
| 最大电流（原文条件） | KV340: 25 A / KV440: 32 A |
| 内阻（随温度变化） | KV340: 64 mΩ / KV440: 46 mΩ |
| 整机质量 | 185 ± 5 g |
| 转向（轴伸端视） | CW / CCW |
| 使用环境温度 | -10 ~ 65 °C |
| 储存温度 | -10 ~ 50 °C |
| 储存相对湿度 | ≤85% |
资料下载
资料下载
说明书与技术资料包含安装尺寸、性能数据及使用要求。选型或售后问题可直接联系刘先生。
