产品结构与应用价值
紧凑型三相无刷电机，支持 CW / CCW 转向。结合机架安装空间、整机质量和目标推力配置动力系统。
产品概述

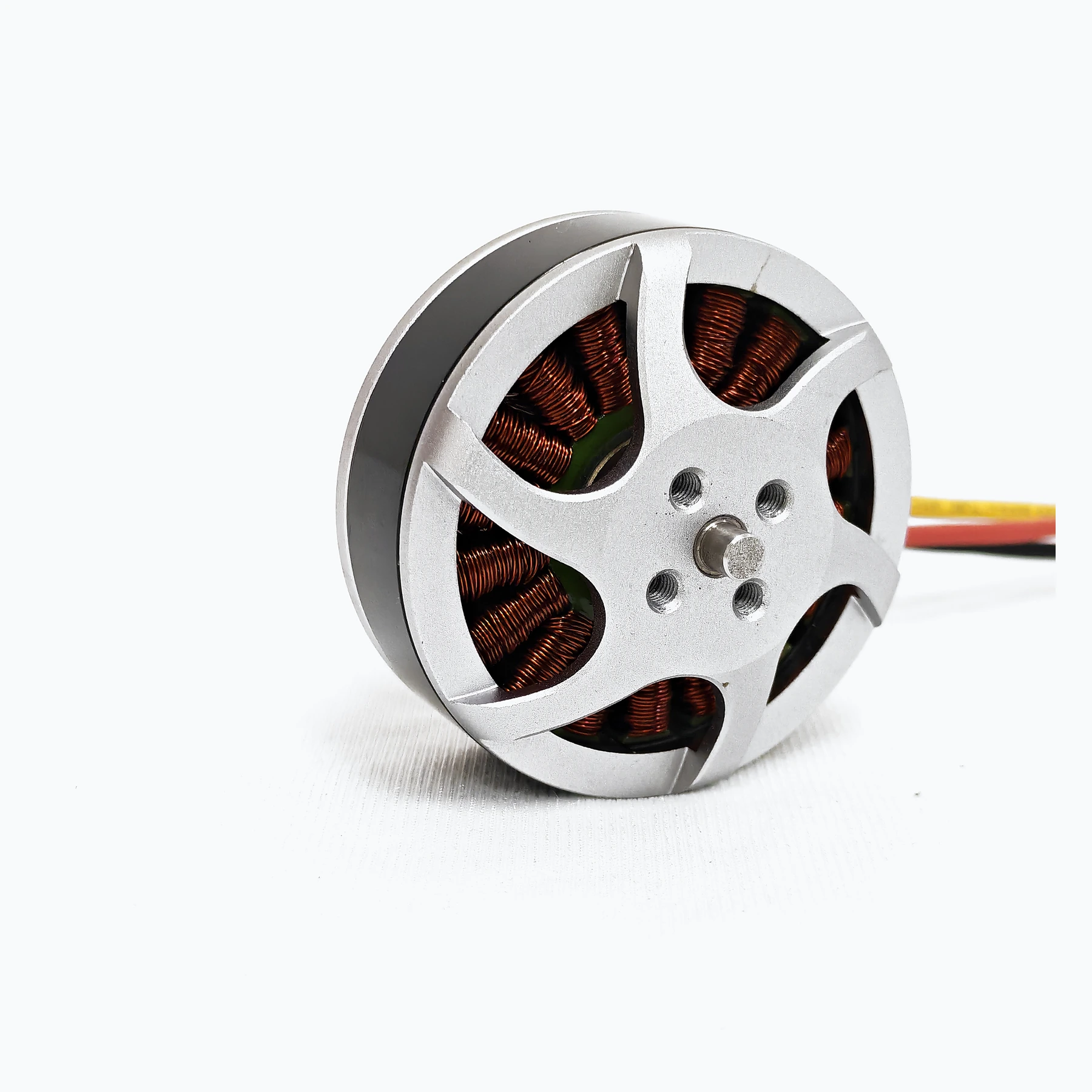

SV-A4208 小型无刷动力电机

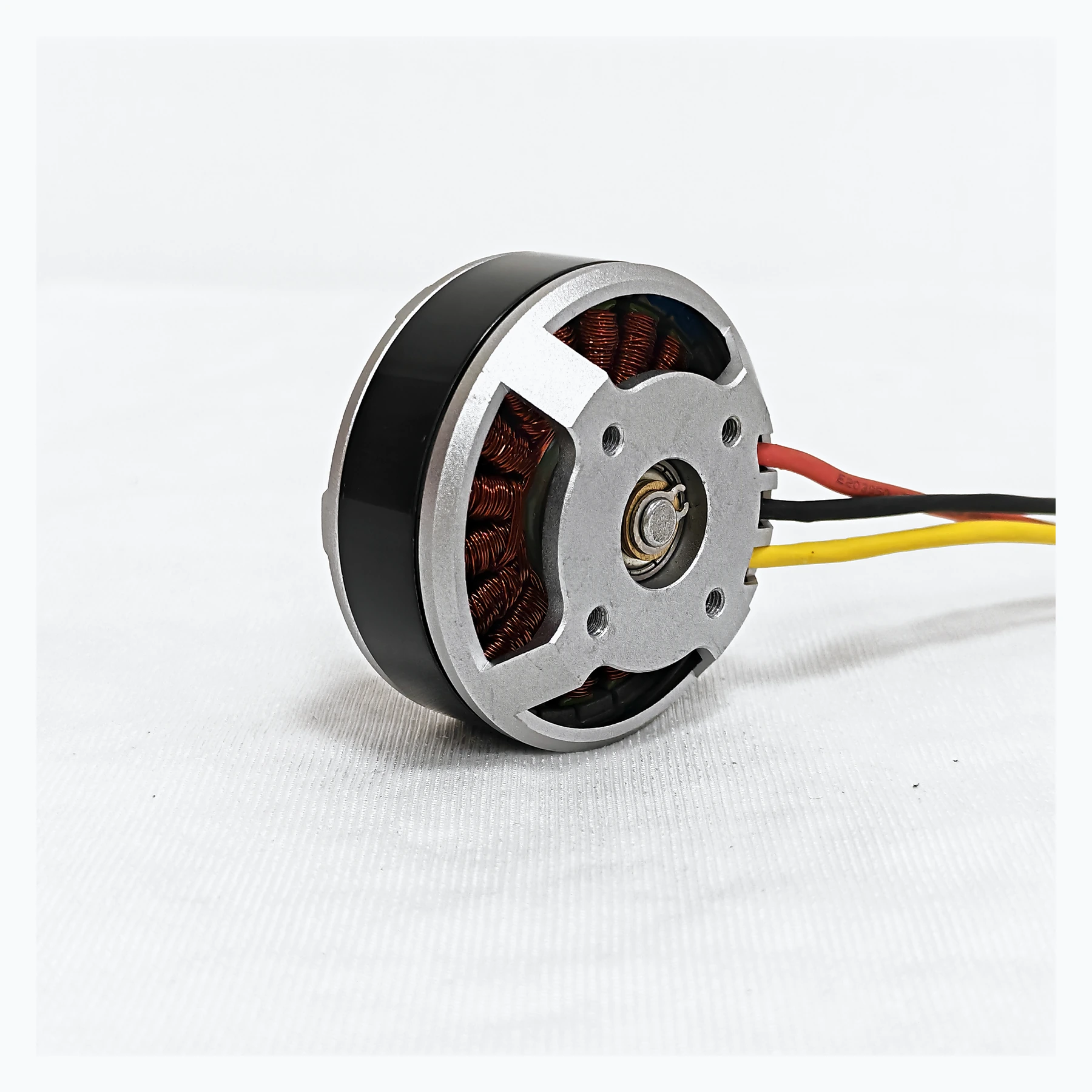

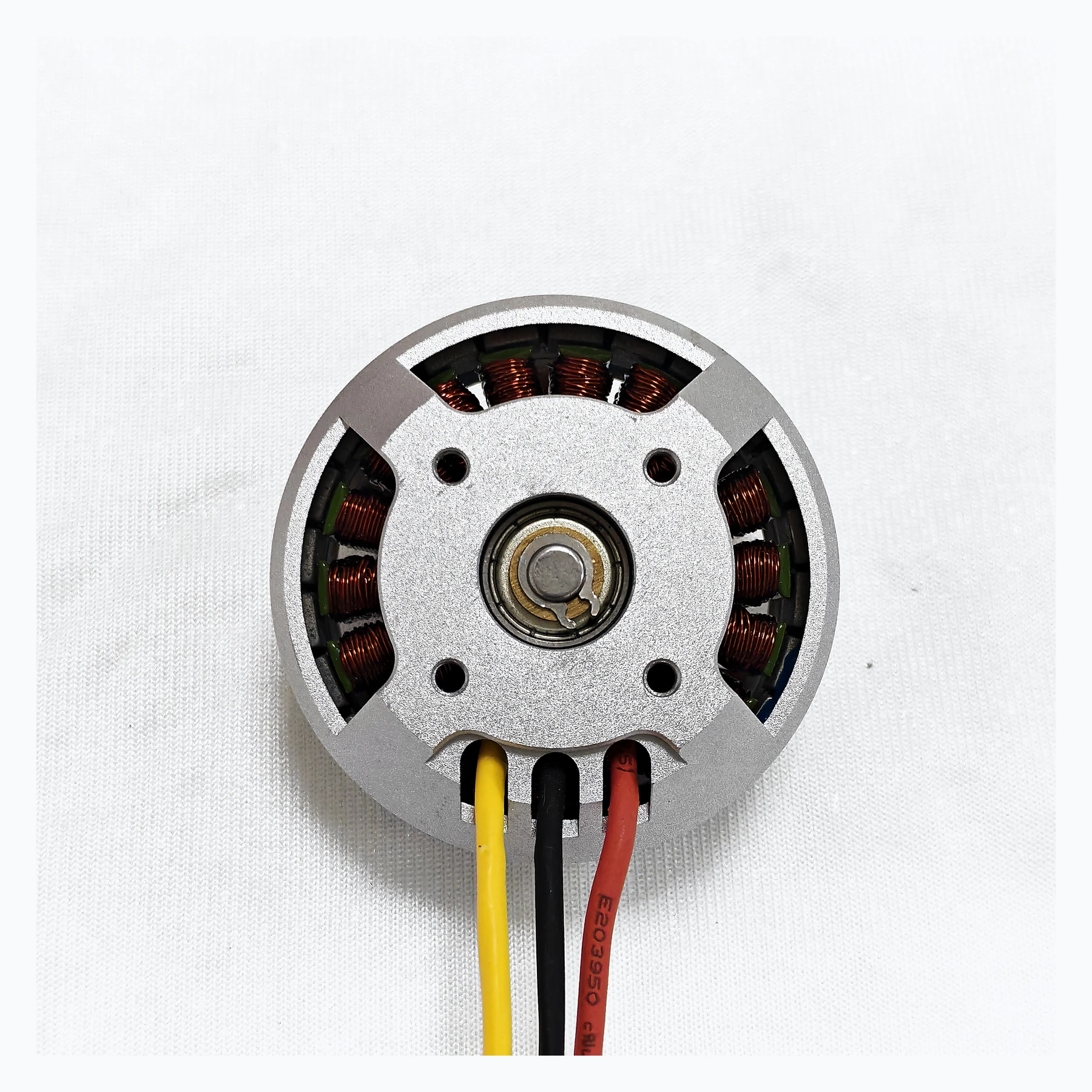

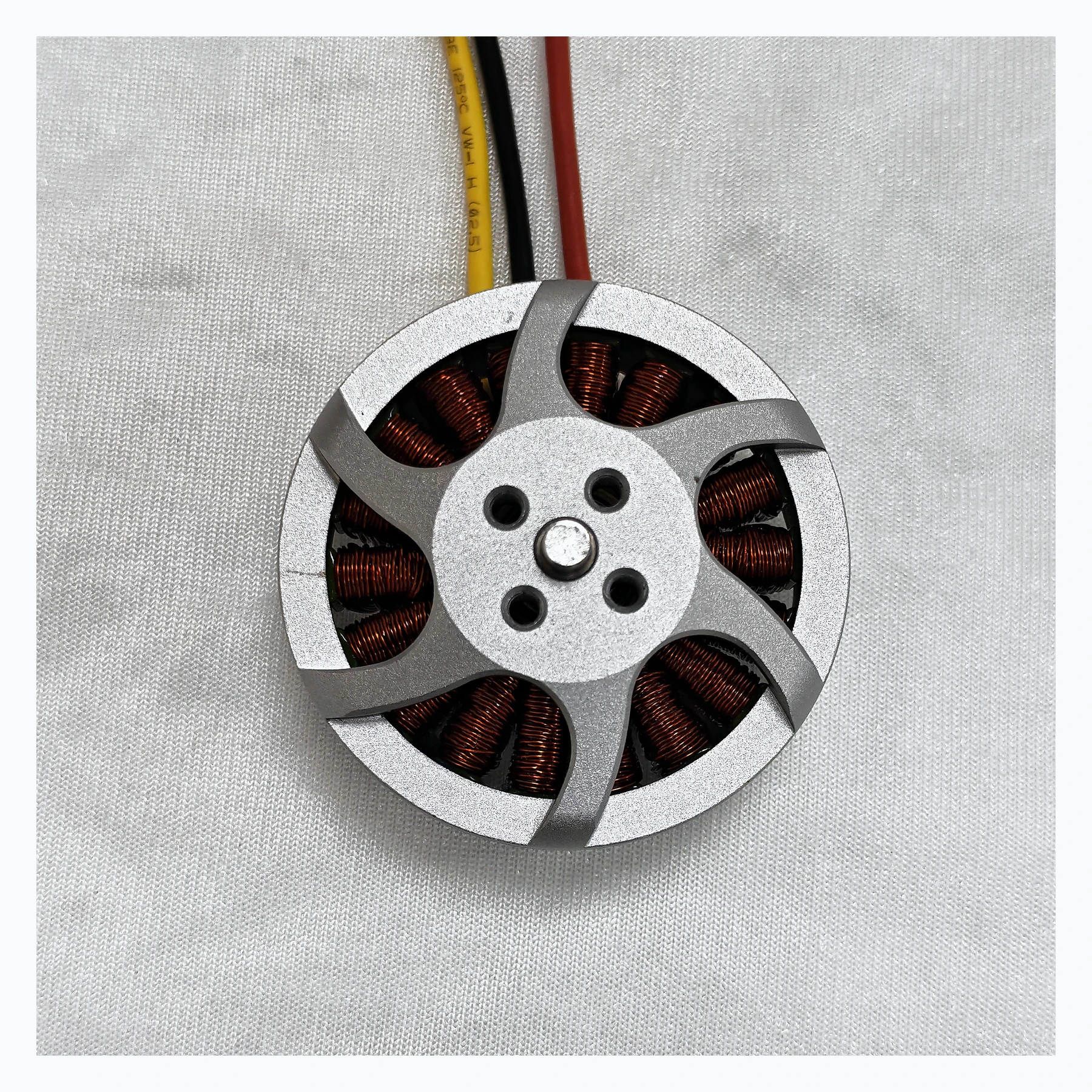

SV-A4208 面向紧凑型无人机动力系统，输入电压 15-26 V DC，额定电压 22.2 V (6S)，整机质量 120 ± 5 g。提供实物照片、安装尺寸和中英文规格说明书。
最终配置需结合工况及双方确认的规格。
产品优势
产品优势
01
输入电压: 15-26 V DC
02
整机质量: 120 ± 5 g
03
转向（轴伸端视）: CW / CCW
04
按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。
SV-A4208
选型与应用指南
如何选择合适配置
按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。
安装与系统集成

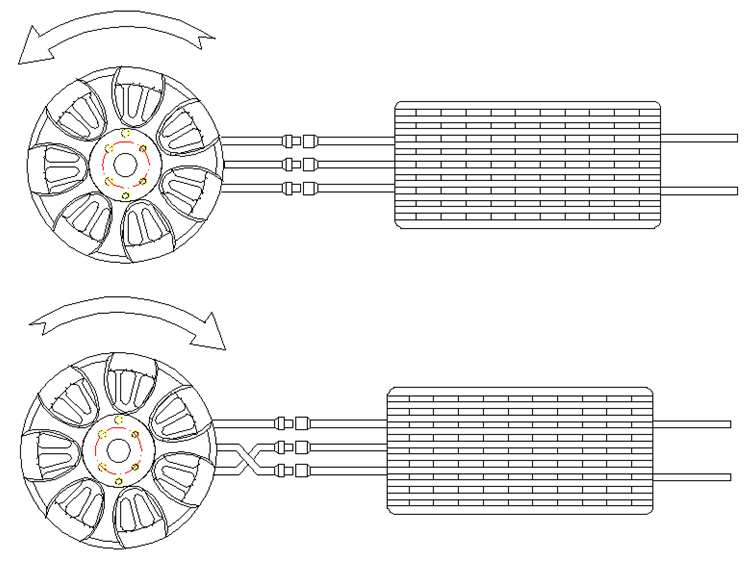

核对电机外形、安装孔位和螺钉长度。先不装桨，安全确认转向；需要反转时，断电并安全放电后交换任意两根相线。
使用与维护要点
逐步加载并监测电流、温升、振动和紧固件。出现异常噪声、发热或卡滞应立即停机。储存温度 -10 至 50 °C，相对湿度不超过 85%。

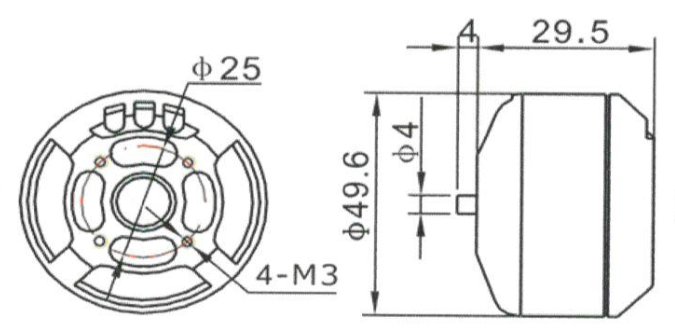

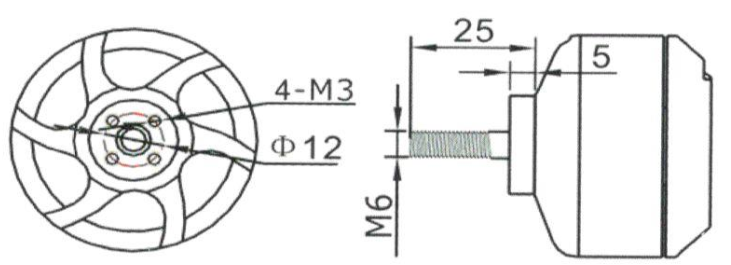

结构与连接参考
图示保留原资料几何尺寸；安装前核对实际型号与确认图纸。
技术规格
技术规格
最终配置需结合工况及双方确认的规格。
| 型号 | SV-A4208 |
|---|---|
| 产品类别 | 无刷动力系统 |
| 输入电压 | 15-26 V DC |
| 额定电压 | 22.2 V (6S) |
| 额定输入电流 | KV400: 6 A / KV590: 8 A |
| 空载电流（测试电压） | KV400: >0.6 A / KV590: >0.8 A (10 V) |
| 最大电流（原文条件） | KV400: 25 A / KV590: 32 A |
| 内阻（随温度变化） | KV400: 98 mΩ / KV590: 44 mΩ |
| 整机质量 | 120 ± 5 g |
| 转向（轴伸端视） | CW / CCW |
| 使用环境温度 | -10 ~ 65 °C |
| 储存温度 | -10 ~ 50 °C |
| 储存相对湿度 | ≤85% |
原始性能测试数据
测试点不代表额定连续运行能力，详见中英文手册中的条件与说明。
KV400 / 22.2 V / 碳纤CF1555
| 测试电压 / V | 电流 / A | 输入功率 / W | 拉力 / g | 扭矩 / N·m | 转速 / rpm | 电机效率 / % | 拉效 / g/W |
|---|---|---|---|---|---|---|---|
| 22.2 | 2 | 44.4 | 480 | 0.1 | 3099 | 73.0862 | 10.81 |
| 22.2 | 4 | 88.8 | 800 | 0.17 | 4110 | 82.39 | 9.01 |
| 22.2 | 6 | 133.2 | 1040 | 0.22 | 4598 | 79.5214 | 7.81 |
| 22.2 | 8 | 177.6 | 1320 | 0.27 | 5149 | 81.9672 | 7.43 |
| 22.2 | 10 | 222 | 1470 | 0.31 | 5368 | 78.4906 | 6.62 |
| 22.2 | 12 | 266.4 | 1630 | 0.34 | 5755 | 76.9107 | 6.12 |
| 22.2 | 14.5 | 321.9 | 1960 | 0.41 | 6024 | 80.3423 | 6.09 |
KV590 / 14.8 V / 碳纤CF1555
| 测试电压 / V | 电流 / A | 输入功率 / W | 拉力 / g | 扭矩 / N·m | 转速 / rpm | 电机效率 / % | 拉效 / g/W |
|---|---|---|---|---|---|---|---|
| 14.8 | 4 | 59.2 | 540 | 0.11 | 3105 | 60.4128 | 9.12 |
| 14.8 | 8 | 118.4 | 920 | 0.2 | 4332 | 76.6237 | 7.77 |
| 14.8 | 12 | 177.6 | 1250 | 0.27 | 4981 | 79.2928 | 7.04 |
| 14.8 | 16 | 236.8 | 1510 | 0.32 | 5406 | 76.4964 | 6.38 |
| 14.8 | 20 | 296 | 1760 | 0.36 | 5707 | 72.6901 | 5.95 |
| 14.8 | 25.2 | 372.96 | 2100 | 0.44 | 6255 | 60.4128 | 5.63 |
资料下载
资料下载
说明书与技术资料包含安装尺寸、性能数据及使用要求。选型或售后问题可直接联系刘先生。
