产品结构与应用价值
紧凑型三相无刷电机，支持 CW / CCW 转向。结合机架安装空间、整机质量和目标推力配置动力系统。
产品概述

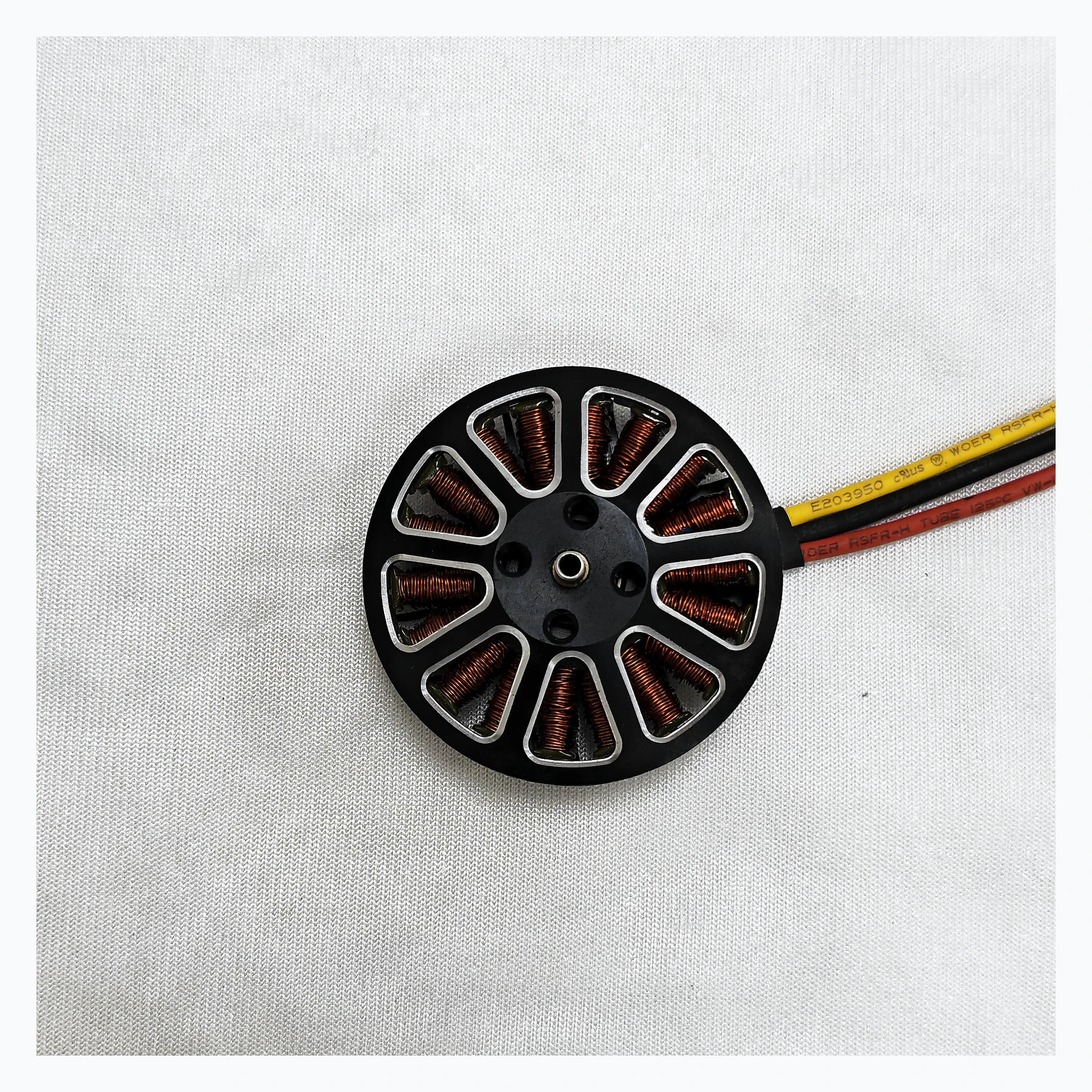

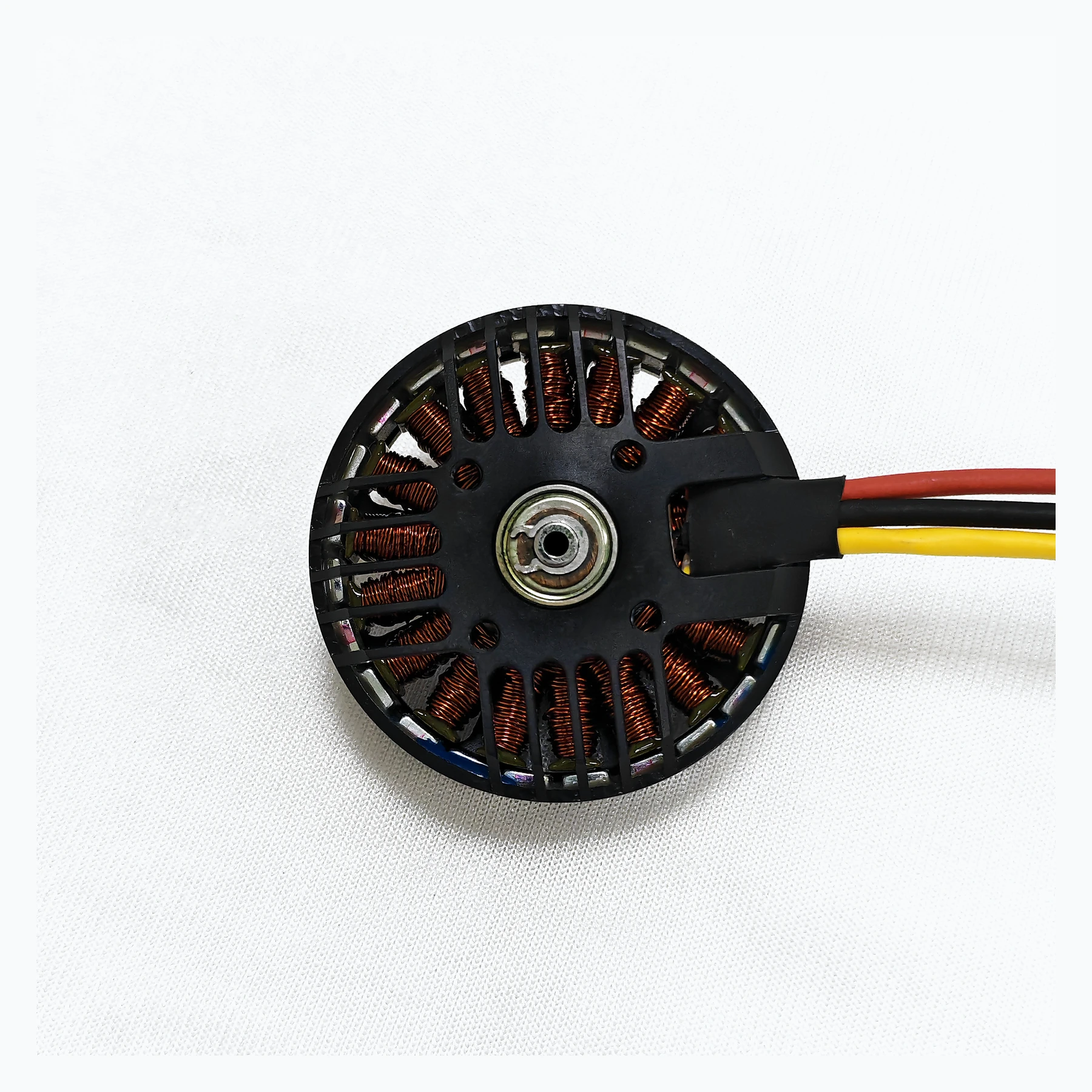

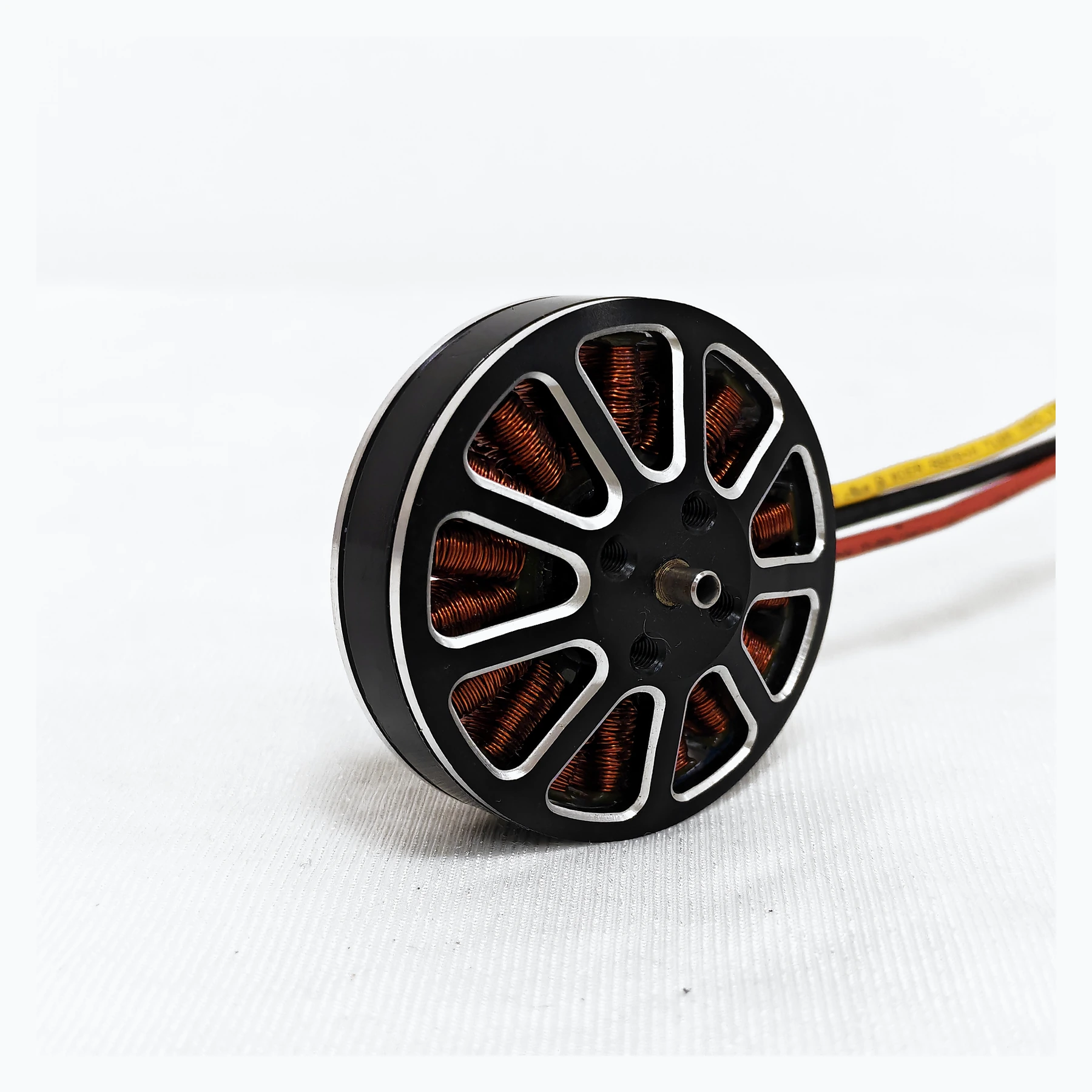

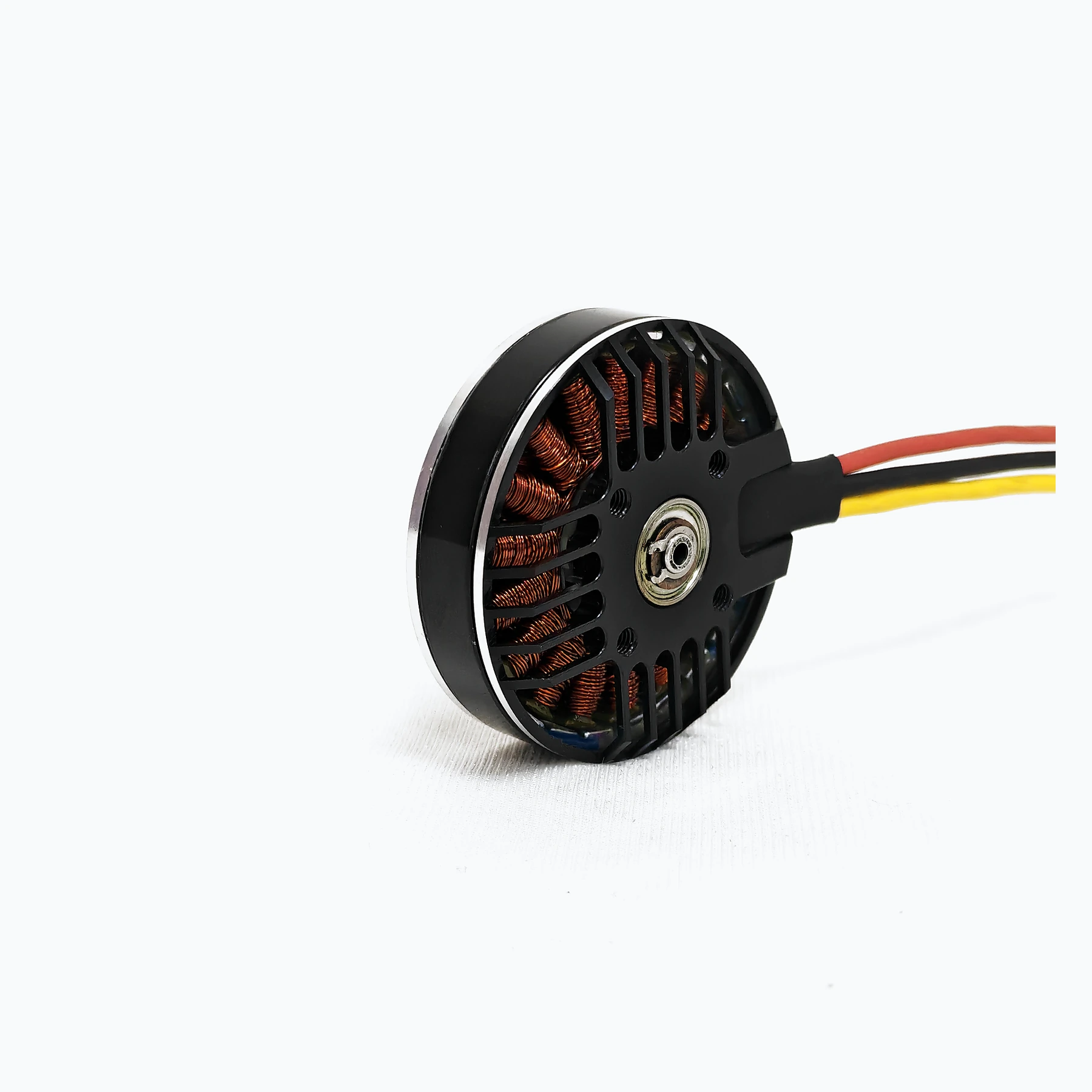

SV-A3905 小型无刷动力电机
SV-A3905 面向紧凑型无人机动力系统，输入电压 15-26 V DC，额定电压 22.2 V (6S)，整机质量 63 ± 5 g。提供实物照片、安装尺寸和中英文规格说明书。
最终配置需结合工况及双方确认的规格。
产品优势
产品优势
01
输入电压: 15-26 V DC
02
整机质量: 63 ± 5 g
03
转向（轴伸端视）: CW / CCW
04
按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。
SV-A3905
选型与应用指南
如何选择合适配置
按电压范围、绕组 KV、额定及最大电流匹配电源、电调和桨叶。不同 KV 的数据分别使用；试验最大值不代表可持续输出。
安装与系统集成

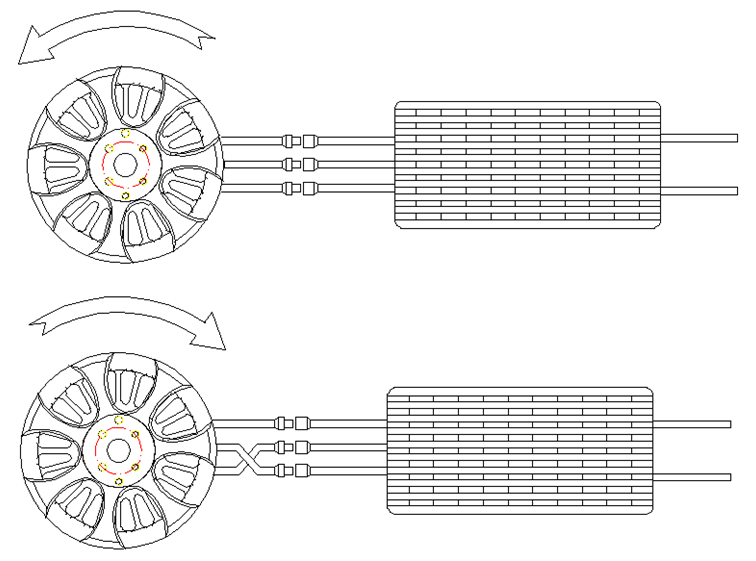

核对电机外形、安装孔位和螺钉长度。先不装桨，安全确认转向；需要反转时，断电并安全放电后交换任意两根相线。
使用与维护要点
逐步加载并监测电流、温升、振动和紧固件。出现异常噪声、发热或卡滞应立即停机。储存温度 -10 至 50 °C，相对湿度不超过 85%。

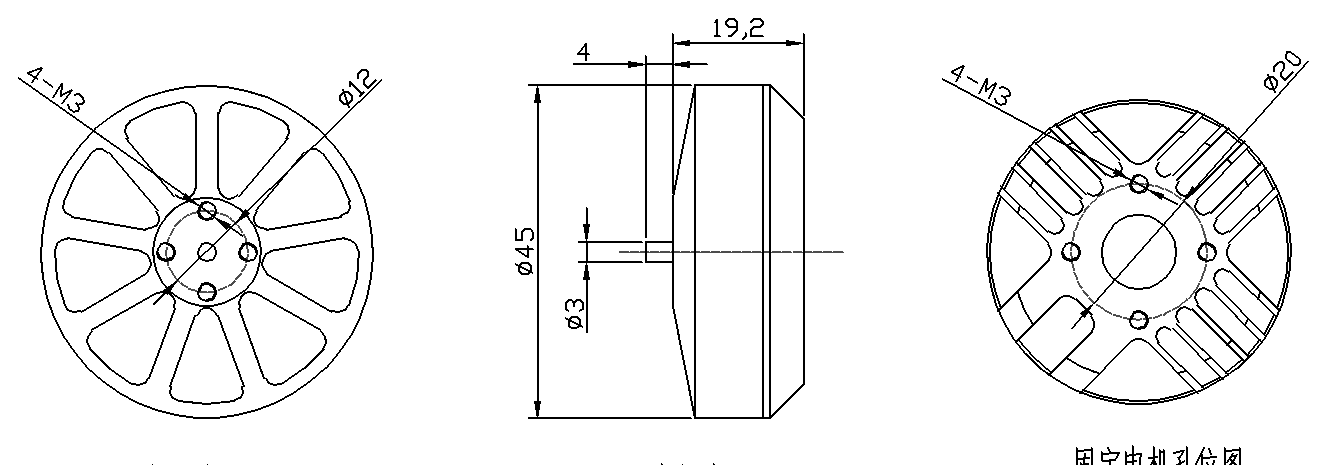

结构与连接参考
图示保留原资料几何尺寸；安装前核对实际型号与确认图纸。
技术规格
技术规格
最终配置需结合工况及双方确认的规格。
| 型号 | SV-A3905 |
|---|---|
| 产品类别 | 无刷动力系统 |
| 输入电压 | 15-26 V DC |
| 额定电压 | 22.2 V (6S) |
| 额定输入电流 | 6 A |
| 空载电流（测试电压） | 0.8 A (10 V) |
| 最大电流（原文条件） | 20.6 ± 0.2 A |
| 内阻（随温度变化） | 128 ± 5 mΩ |
| 整机质量 | 63 ± 5 g |
| 转向（轴伸端视） | CW / CCW |
| 使用环境温度 | -10 ~ 65 °C |
| 储存温度 | -10 ~ 50 °C |
| 储存相对湿度 | ≤85% |
原始性能测试数据
测试点不代表额定连续运行能力，详见中英文手册中的条件与说明。
KV650 / 24 V / 12碳桨
| 测试电压 / V | 电流 / A | 输入功率 / W | 拉力 / g | 拉效 / g/W |
|---|---|---|---|---|
| 24 | 0.36 | 8.64 | 173 | 20.02 |
| 24 | 1 | 24 | 350 | 14.58 |
| 24 | 2.45 | 58.8 | 690 | 11.73 |
| 24 | 4 | 96 | 870 | 9.06 |
| 24 | 6.2 | 148.8 | 1100 | 7.39 |
| 24 | 10.6 | 254.4 | 1230 | 4.83 |
| 24 | 14.7 | 331.2 | 1700 | 5.12 |
| 24 | 18.2 | 436.8 | 1800 | 4.12 |
| 24 | 20.6 | 494.4 | 2000 | 4.05 |
资料下载
资料下载
说明书与技术资料包含安装尺寸、性能数据及使用要求。选型或售后问题可直接联系刘先生。
