产品结构与应用价值
动力系统的表现取决于电机、电调、桨叶和电源之间的匹配。同样的电机换用不同桨叶后，电流、拉力和温升会改变。应以具体桨型及供电条件下的测试表作为起点，再验证整机工作点。
出众品质，长久可靠5000h
电机使用寿命可达 5000 小时
把品质落实到每一次运转。我们的无刷电机以长寿命和稳定运行为重点，帮助客户减少更换频次，支持无人机与工业装备的长期使用。
重视品质与可靠性长寿命动力设计围绕整机工况匹配
实际寿命与负载、温度、安装和维护条件有关；选型时请确认适用型号与工况。
产品概述

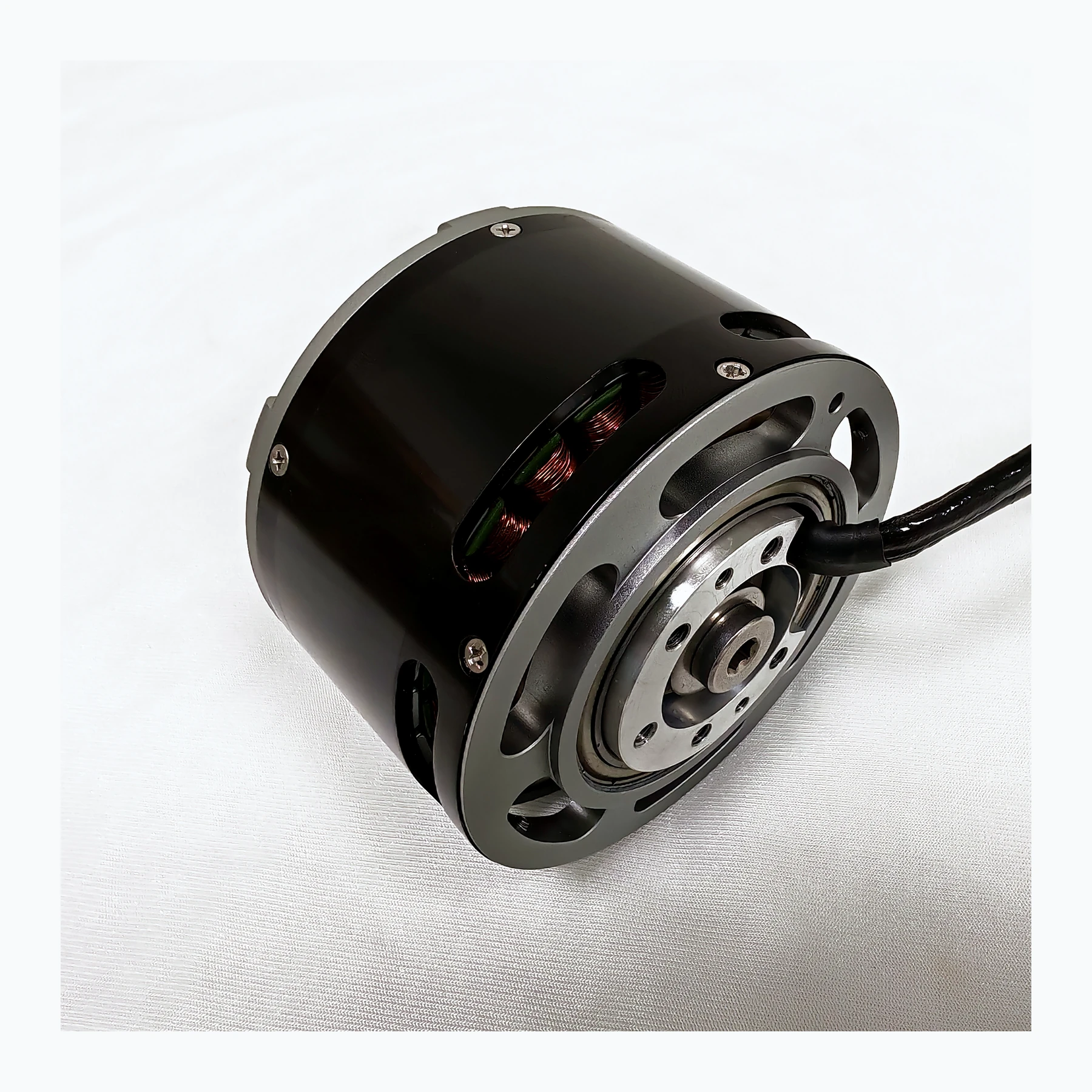

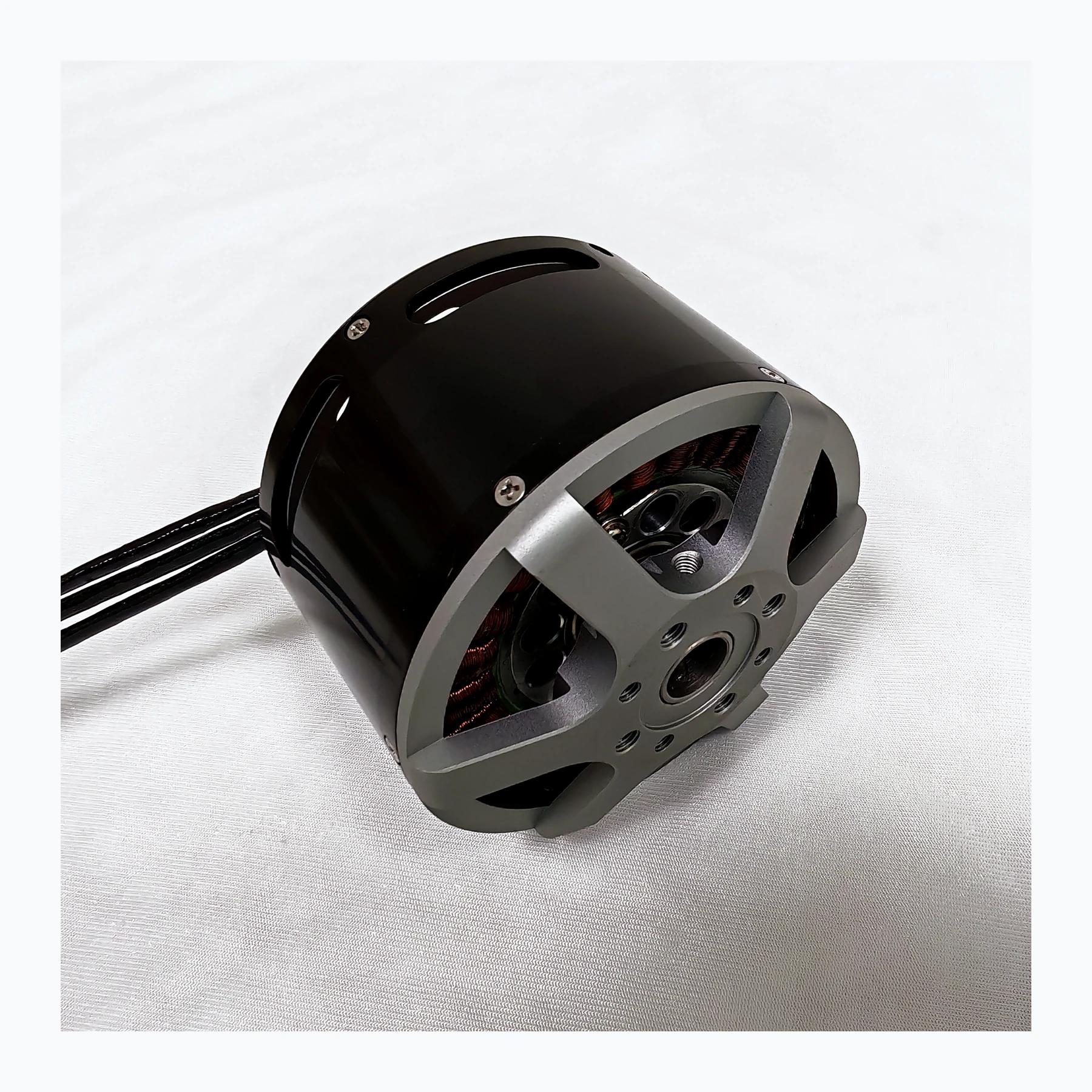

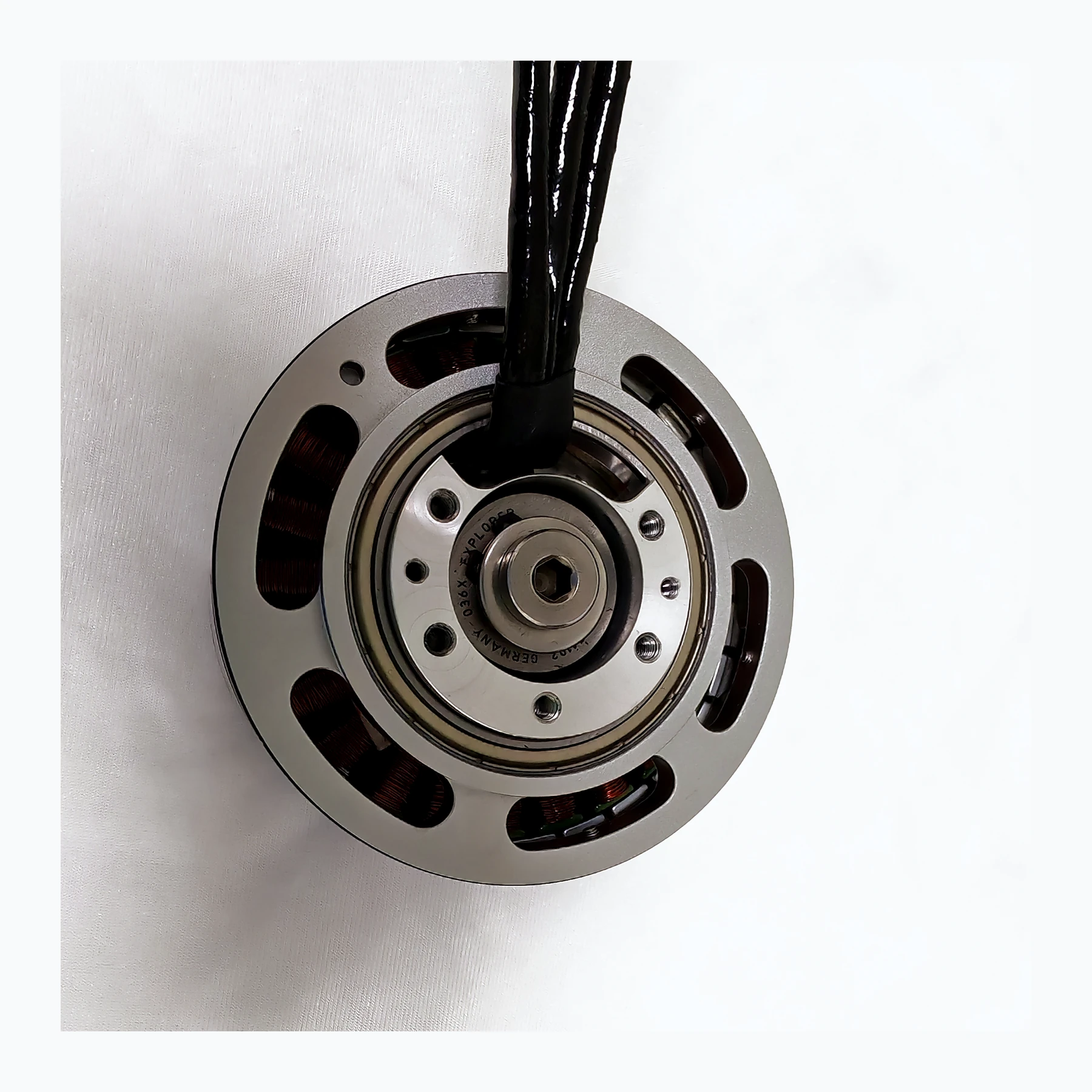

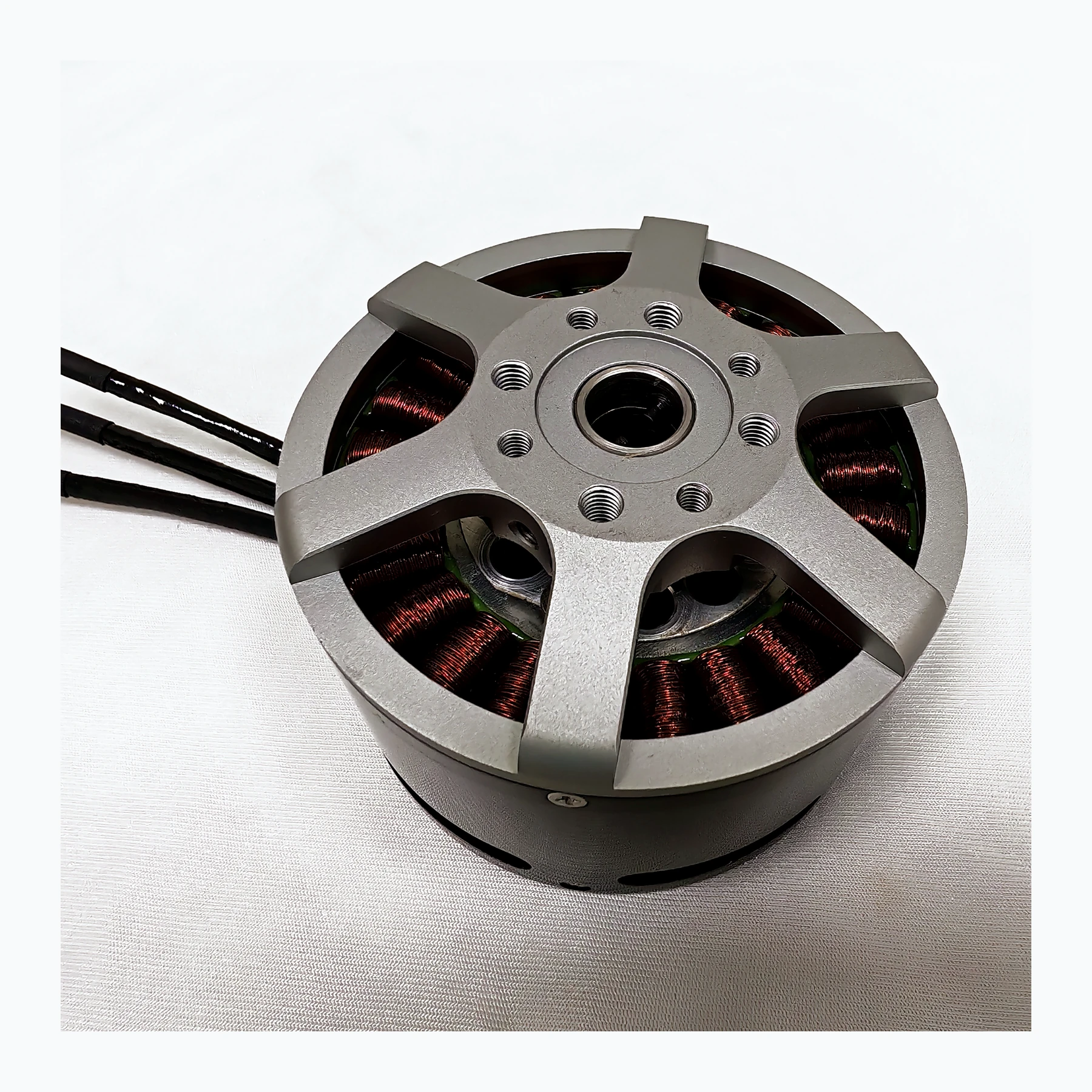

H5 高压无刷电机
H5 的输入范围为 400-500 V DC。选型时应把额定电流、桨型与目标拉力放在同一个工作点核算；下方提供原始测试条件和逐点数据，便于比较功率需求。电机质量、安装孔位及散热条件也会影响整机匹配。
最终配置需结合工况及双方确认的规格。
产品优势
产品优势
01
寿命可达 5000 小时
02
重视品质与可靠性
03
按目标电压、负载与散热条件，匹配电机、电调和螺旋桨。
04
配套尺寸、安装及接线资料，便于工程集成。
H5
选型与应用指南
如何选择合适配置
先给出整机起飞质量、旋翼数量、悬停拉力、最大任务负载及供电范围，再选择对应电机。预留电流和散热余量，同时核对轴伸、安装孔、桨座与线束。不要将表中最大拉力直接当作长期悬停能力。
安装与系统集成
断电并确认安全放电后进行接线。先不装桨核对电机转向，需要反转时先断电，再交换任意两根相线。装桨后在受控测试区域逐步加载，记录电压、电流、转速、拉力、振动及温度，并检查紧固件。
使用与维护要点
异常噪声、振动、过热或卡滞时应停止运行。不要提拉导线或轴搬运电机，跌落后应检查绝缘与轴承。资料要求最不利条件下轴承温度低于 100 °C；寿命可达 5000 小时的表述仍取决于负载、温度、安装与维护。
结构与连接参考
图示保留原资料几何尺寸；安装前核对实际型号与确认图纸。
技术规格
技术规格
最终配置需结合工况及双方确认的规格。
| 型号 | H5 |
|---|---|
| 产品类别 | 无刷动力系统 |
| 输入电压 | 400-500 V DC |
| 额定输入电流 | 7A |
| 空载电流 | 0.4A (200V) |
| 最大电流 | 15.3A±0.2A |
| 整机重量 | 1200±10g |
| 工作环境温度 | -10 ~ 65 °C |
| 储存温度 | -10 ~ 50 °C |
| 储存湿度 | ≤85% |
原始性能测试数据
测试点不代表额定连续运行能力，详见中英文手册中的条件与说明。
500 V / 折叠桨测试
| 测试电压 / V | 电流 / A | 输入功率 / W | 拉力 / g | 拉效 / g/W |
|---|---|---|---|---|
| 500 | 1.08 | 540 | 6230 | 11.54 |
| 500 | 1.60 | 800 | 8100 | 10.13 |
| 500 | 2.23 | 1115 | 10300 | 9.24 |
| 500 | 2.77 | 1385 | 12200 | 8.81 |
| 500 | 3.49 | 1745 | 14420 | 8.26 |
| 500 | 4.08 | 2040 | 16230 | 7.96 |
| 500 | 4.67 | 2335 | 18110 | 7.76 |
| 500 | 5.48 | 2740 | 20130 | 7.35 |
| 500 | 6.27 | 3135 | 21800 | 6.95 |
| 500 | 7.53 | 3765 | 23930 | 6.36 |
| 500 | 9.00 | 4500 | 26400 | 5.87 |
| 500 | 10.68 | 5340 | 29700 | 5.56 |
| 500 | 12.03 | 6015 | 32180 | 5.35 |
| 500 | 14.1 | 7050 | 35230 | 5.00 |
| 500 | 15.3 | 7650 | 36800 | 4.81 |
450 V / 折叠桨测试
| 测试电压 / V | 电流 / A | 输入功率 / W | 拉力 / g | 拉效 / g/W |
|---|---|---|---|---|
| 450 | 1.2 | 540 | 6220 | 11.52 |
| 450 | 1.8 | 810 | 8110 | 10.01 |
| 450 | 2.5 | 1125 | 10280 | 9.14 |
| 450 | 3.1 | 1395 | 12170 | 8.72 |
| 450 | 3.9 | 1755 | 14370 | 8.19 |
| 450 | 4.6 | 2070 | 16190 | 7.82 |
| 450 | 5.2 | 2340 | 18080 | 7.73 |
| 450 | 6.1 | 2745 | 20030 | 7.30 |
| 450 | 7 | 3150 | 21740 | 6.90 |
| 450 | 8.4 | 3780 | 23900 | 6.32 |
| 450 | 10 | 4500 | 26370 | 5.86 |
| 450 | 11.9 | 5355 | 29650 | 5.54 |
| 450 | 13.4 | 6030 | 32150 | 5.33 |
资料下载
资料下载
说明书与技术资料包含安装尺寸、性能数据及使用要求。选型或售后问题可直接联系刘先生。
