产品结构与应用价值
动力系统的表现取决于电机、电调、桨叶和电源之间的匹配。同样的电机换用不同桨叶后，电流、拉力和温升会改变。应以具体桨型及供电条件下的测试表作为起点，再验证整机工作点。
出众品质，长久可靠5000h
电机使用寿命可达 5000 小时
把品质落实到每一次运转。我们的无刷电机以长寿命和稳定运行为重点，帮助客户减少更换频次，支持无人机与工业装备的长期使用。
重视品质与可靠性长寿命动力设计围绕整机工况匹配
实际寿命与负载、温度、安装和维护条件有关；选型时请确认适用型号与工况。
产品概述

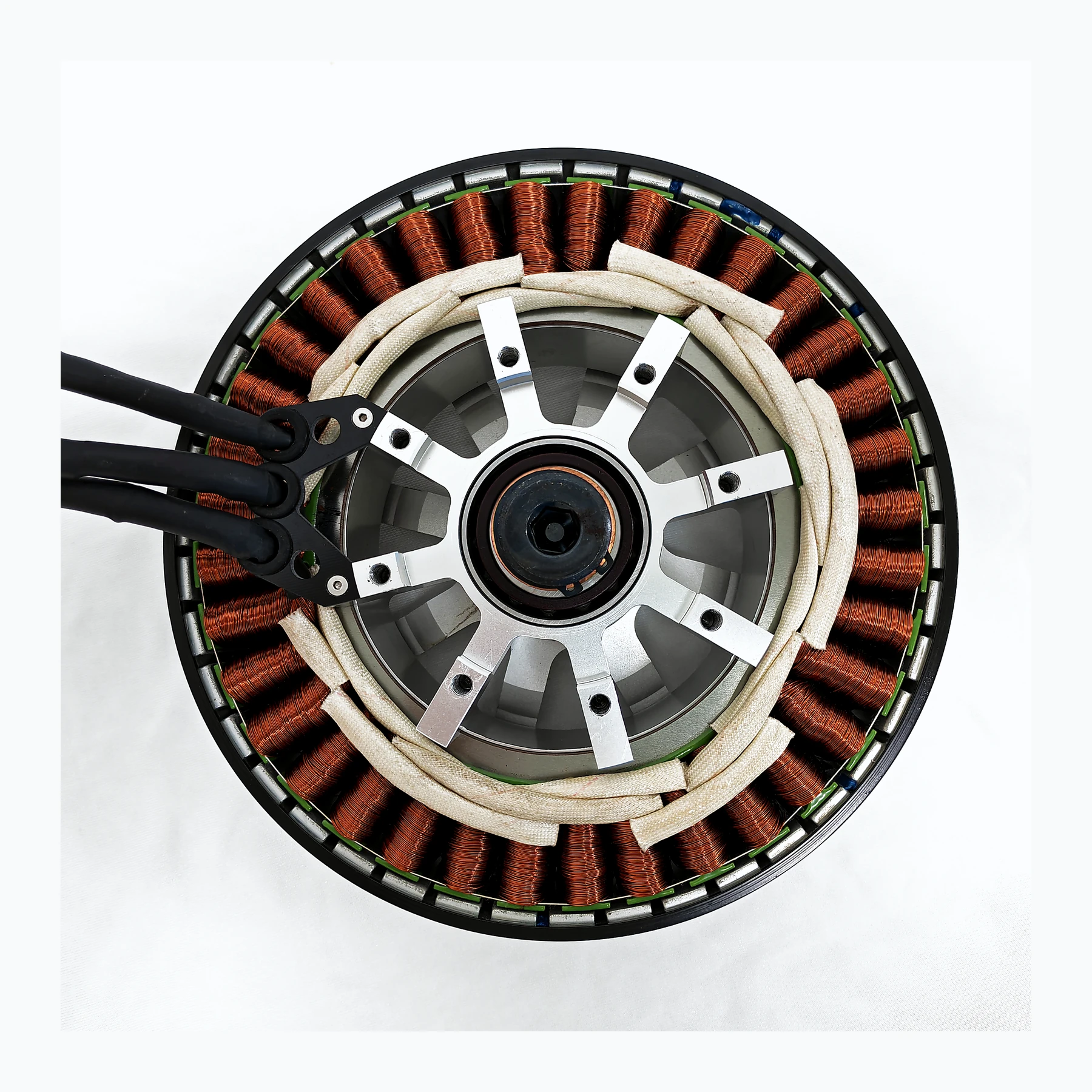

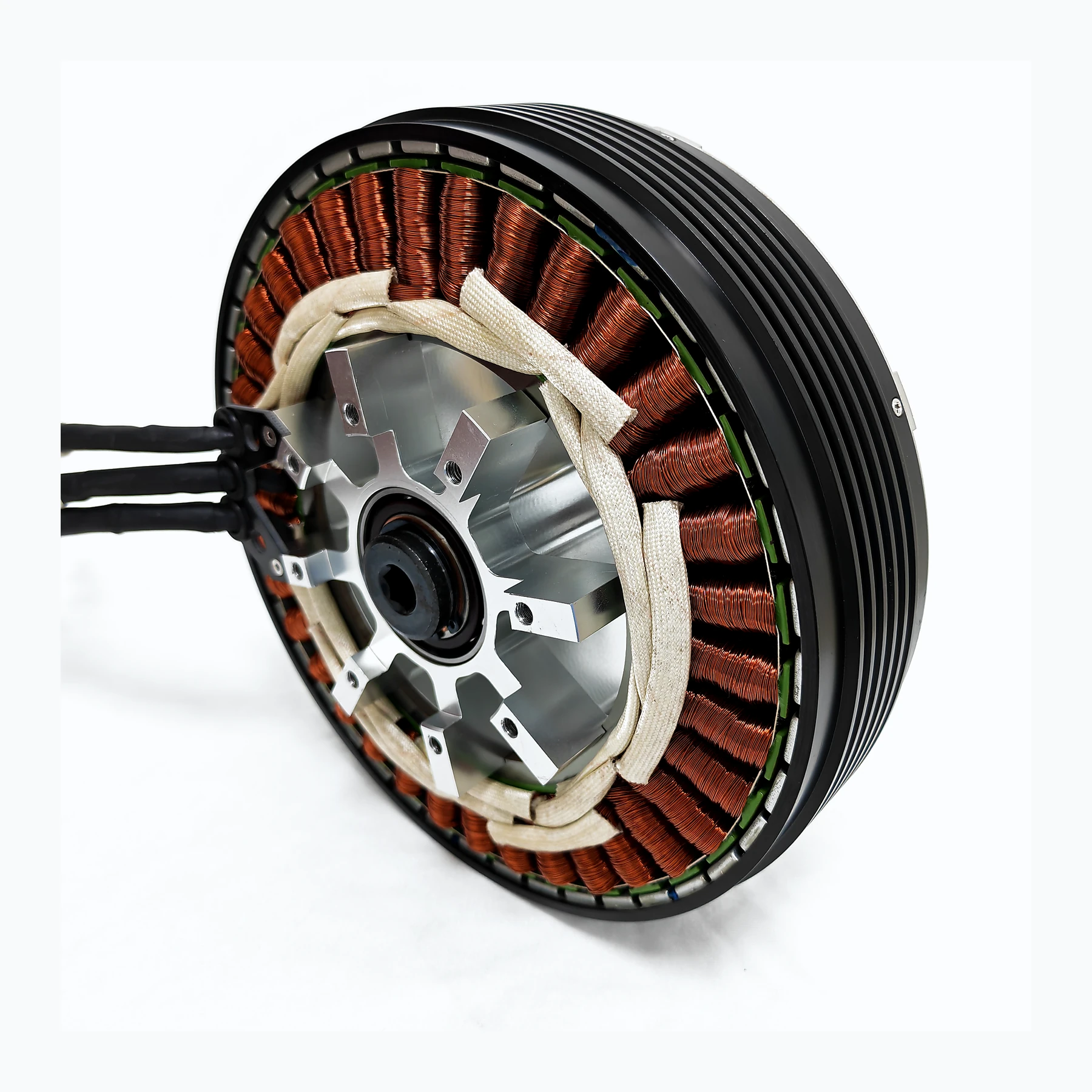

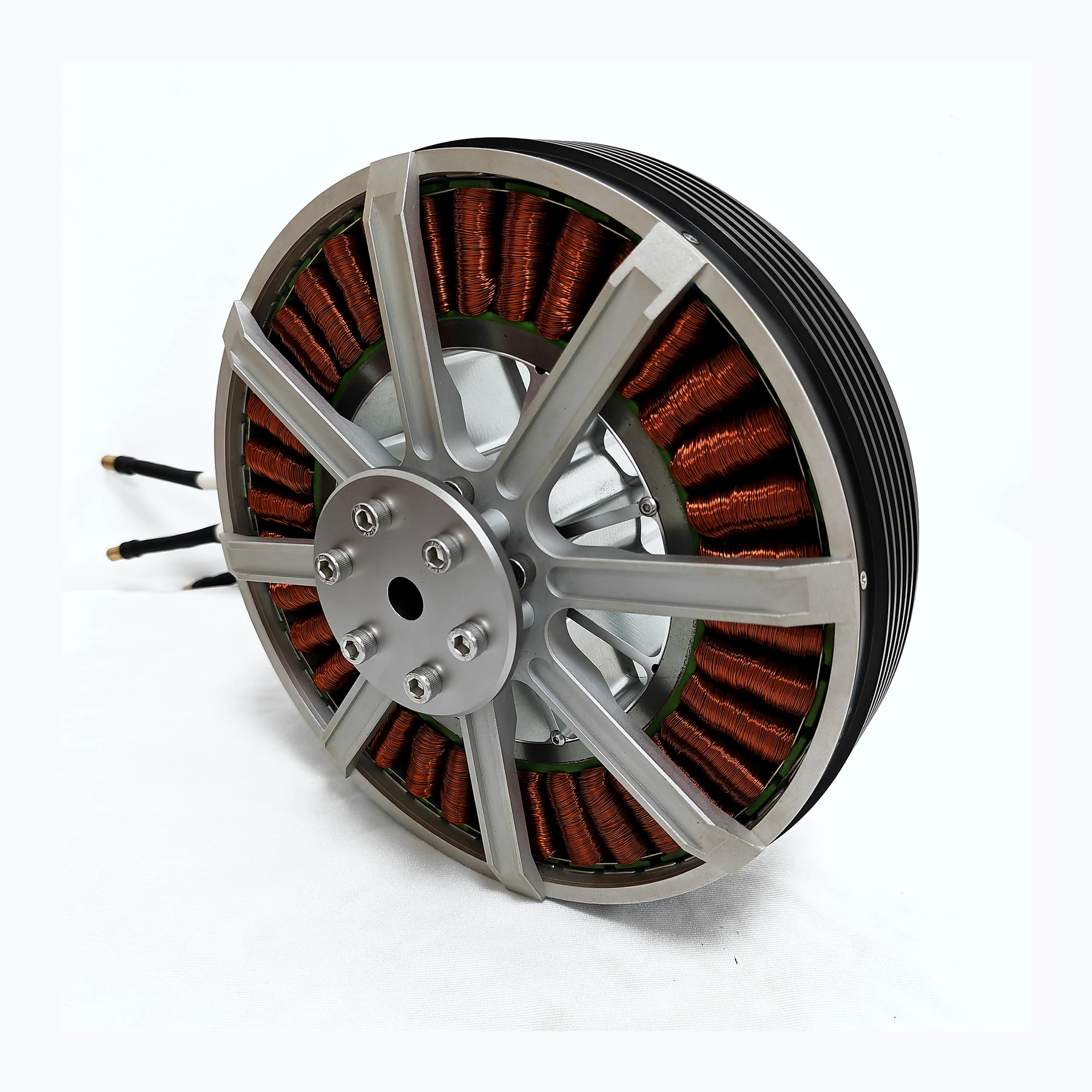

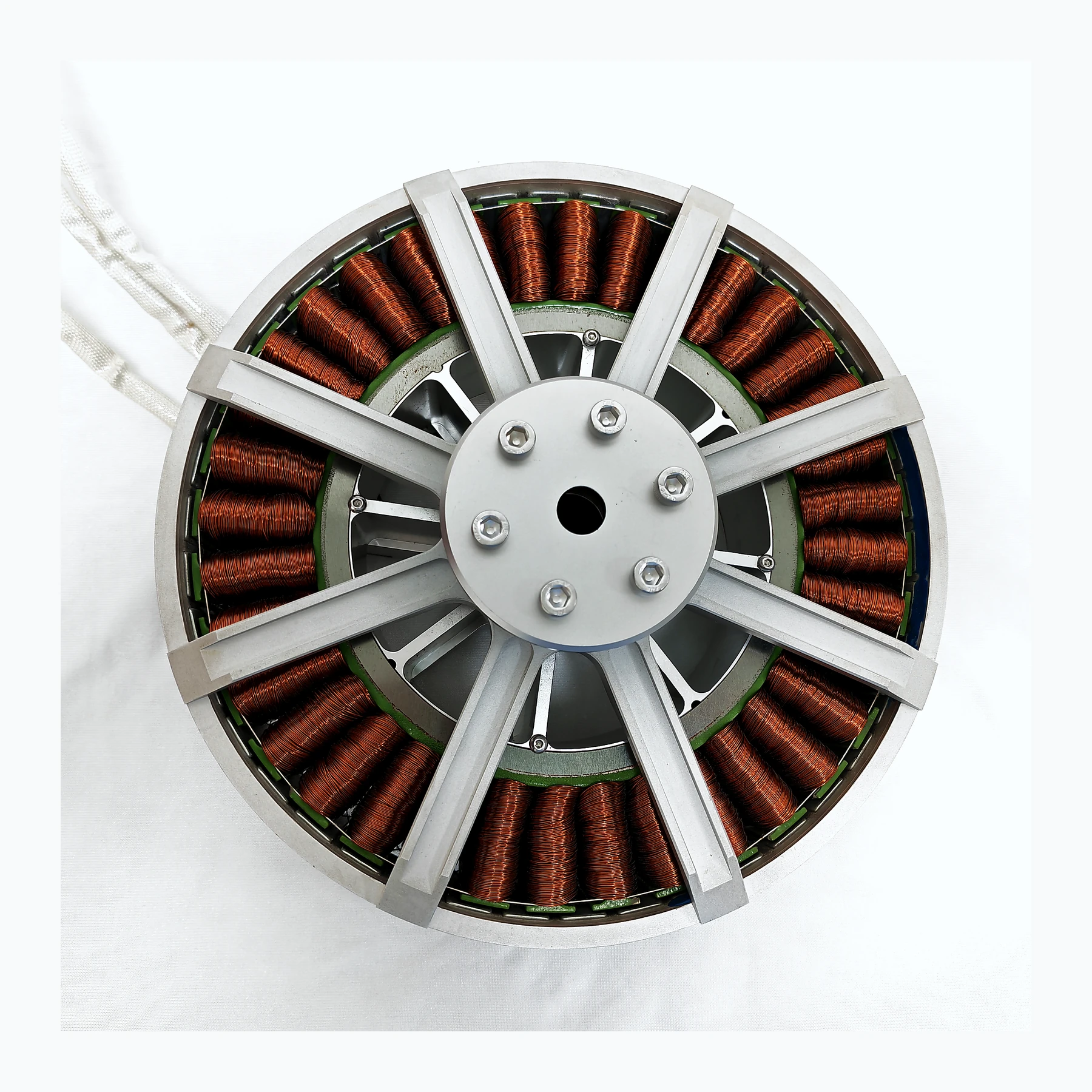

H160 高压无刷电机
H160 的输入范围为 300-900 V DC。选型时应把额定电流、桨型与目标拉力放在同一个工作点核算；下方提供原始测试条件和逐点数据，便于比较功率需求。电机质量、安装孔位及散热条件也会影响整机匹配。
最终配置需结合工况及双方确认的规格。
产品优势
产品优势
01
寿命可达 5000 小时
02
重视品质与可靠性
03
按目标电压、负载与散热条件，匹配电机、电调和螺旋桨。
04
配套尺寸、安装及接线资料，便于工程集成。
H160
选型与应用指南
如何选择合适配置
先给出整机起飞质量、旋翼数量、悬停拉力、最大任务负载及供电范围，再选择对应电机。预留电流和散热余量，同时核对轴伸、安装孔、桨座与线束。不要将表中最大拉力直接当作长期悬停能力。
安装与系统集成
断电并确认安全放电后进行接线。先不装桨核对电机转向，需要反转时先断电，再交换任意两根相线。装桨后在受控测试区域逐步加载，记录电压、电流、转速、拉力、振动及温度，并检查紧固件。
使用与维护要点
异常噪声、振动、过热或卡滞时应停止运行。不要提拉导线或轴搬运电机，跌落后应检查绝缘与轴承。资料要求最不利条件下轴承温度低于 100 °C；寿命可达 5000 小时的表述仍取决于负载、温度、安装与维护。
结构与连接参考
图示保留原资料几何尺寸；安装前核对实际型号与确认图纸。
技术规格
技术规格
最终配置需结合工况及双方确认的规格。
| 型号 | H160 |
|---|---|
| 产品类别 | 无刷动力系统 |
| 输入电压 | 300-900 V DC |
| 额定输入电流 | 40A |
| 空载电流 | 12A (400V) |
| 最大电流 | 221A±2A (15KV) |
| 整机重量 | 9500±100g |
| 工作环境温度 | -10 ~ 65 °C |
| 储存温度 | -10 ~ 50 °C |
| 储存湿度 | ≤85% |
原始性能测试数据
测试点不代表额定连续运行能力，详见中英文手册中的条件与说明。
300 V / 6015 桨测试
| 电流 / A | 输入功率 / W | 拉力 / g | 拉效 / g/W | 油门 / % |
|---|---|---|---|---|
| 4.0 | 1210 | 12058 | 9.97 | 15 |
| 7.3 | 2200 | 20978 | 9.54 | 21 |
| 13.8 | 4125 | 30502 | 7.39 | 28 |
| 19.6 | 5885 | 42372 | 7.20 | 35 |
| 27.5 | 8250 | 53945 | 6.54 | 42 |
| 43.1 | 12925 | 72211 | 5.59 | 48 |
| 55.0 | 16500 | 88061 | 5.34 | 55 |
| 64.2 | 19250 | 97020 | 5.04 | 61 |
| 82.1 | 24640 | 107910 | 4.38 | 68 |
| 92.4 | 27720 | 119790 | 4.32 | 75 |
| 108.7 | 32615 | 130680 | 4.01 | 81 |
| 130.5 | 39160 | 132660 | 3.39 | 87 |
| 154.0 | 46200 | 145530 | 3.15 | 93 |
| 183.3 | 55000 | 151470 | 2.75 | 96 |
| 221.8 | 66550 | 156420 | 2.35 | 100 |
300 V / 5195 桨测试
| 电流 / A | 输入功率 / W | 拉力 / g | 拉效 / g/W | 油门 / % |
|---|---|---|---|---|
| 5.1 | 1540 | 12058 | 7.83 | 20 |
| 11.0 | 3300 | 21067 | 6.38 | 26 |
| 18.3 | 5500 | 31819 | 5.79 | 32 |
| 28.2 | 8470 | 42778 | 5.05 | 38 |
| 33.0 | 9900 | 49015 | 4.95 | 44 |
| 42.5 | 12760 | 60766 | 4.76 | 50 |
| 53.7 | 16115 | 72131 | 4.48 | 56 |
| 58.7 | 17600 | 83160 | 4.73 | 61 |
| 64.9 | 19470 | 91080 | 4.68 | 67 |
| 75.2 | 22550 | 96030 | 4.26 | 73 |
| 95.7 | 28710 | 111870 | 3.90 | 79 |
| 117.3 | 35200 | 118800 | 3.38 | 85 |
| 139.3 | 41800 | 122760 | 2.94 | 91 |
| 161.3 | 48400 | 128700 | 2.66 | 95 |
| 201.7 | 60500 | 130680 | 2.16 | 100 |
资料下载
资料下载
说明书与技术资料包含安装尺寸、性能数据及使用要求。选型或售后问题可直接联系刘先生。
