标准舵机
AXR 8812 MG-D
模型转向／舵面与机械执行机构
- 堵转扭矩
- 15 kg·cm
- 空载速度
- 0.096 s/60°
- 工作电压
- 4.8–8.4 V
- 重量
- 28.7 g
比较测试电压: 8.4 V
查看产品 ↗产品与选型
标准舵机覆盖模型转向、舵面控制和一般执行机构，但相同尺寸下的扭矩、速度和电流可能差异很大。先确定负载、动作节拍和供电能力，再比较齿轮与电机配置，可减少单纯追求最大扭矩造成的选型偏差。
不同电压下的性能
扭矩为原资料列示的堵转值，不能作为持续负载；持续选型请同时参考额定扭矩与工作周期。电压范围表示允许供电范围，不代表每个电压都有测试数据。
| 比较测试电压 V | 堵转扭矩 kg·cm | 空载速度 s/60° | 运行电流 A | 堵转电流 A |
|---|---|---|---|---|
| 5 | 26 | 0.145 | 0.3 | 2.4 |
| 6 | 30 | 0.117 | 0.36 | 3.1 |
| 7.4 | 38 | 0.095 | 0.42 | 4.6 |
| 8.4 | 42 | 0.086 | 0.5 | 5.2 |
结构与控制参数
- 工作电压
- 4.8–8.4 V
- 额定扭矩
- 16 kg·cm @ 7.4 V
- 外形尺寸
- 40 × 20 × 36.6 mm
- 重量
- 70 g
- 电机类型
- 无刷电机
- 齿轮材质
- 不锈钢齿轮
- 轴承数量
- 2
- 线缆长度
- 300 mm
- 控制信号
- PWM
- 工作频率
- 333 Hz
- 参考脉宽
- 1520 µs
- 脉宽与对应角度
- 500 / 1500 / 2500 µs → -90 / 0 / 90°
原资料同时列示1520µs参考脉宽和1500µs位置中点。请以所用控制器与交付版本确认中位及可用行程。

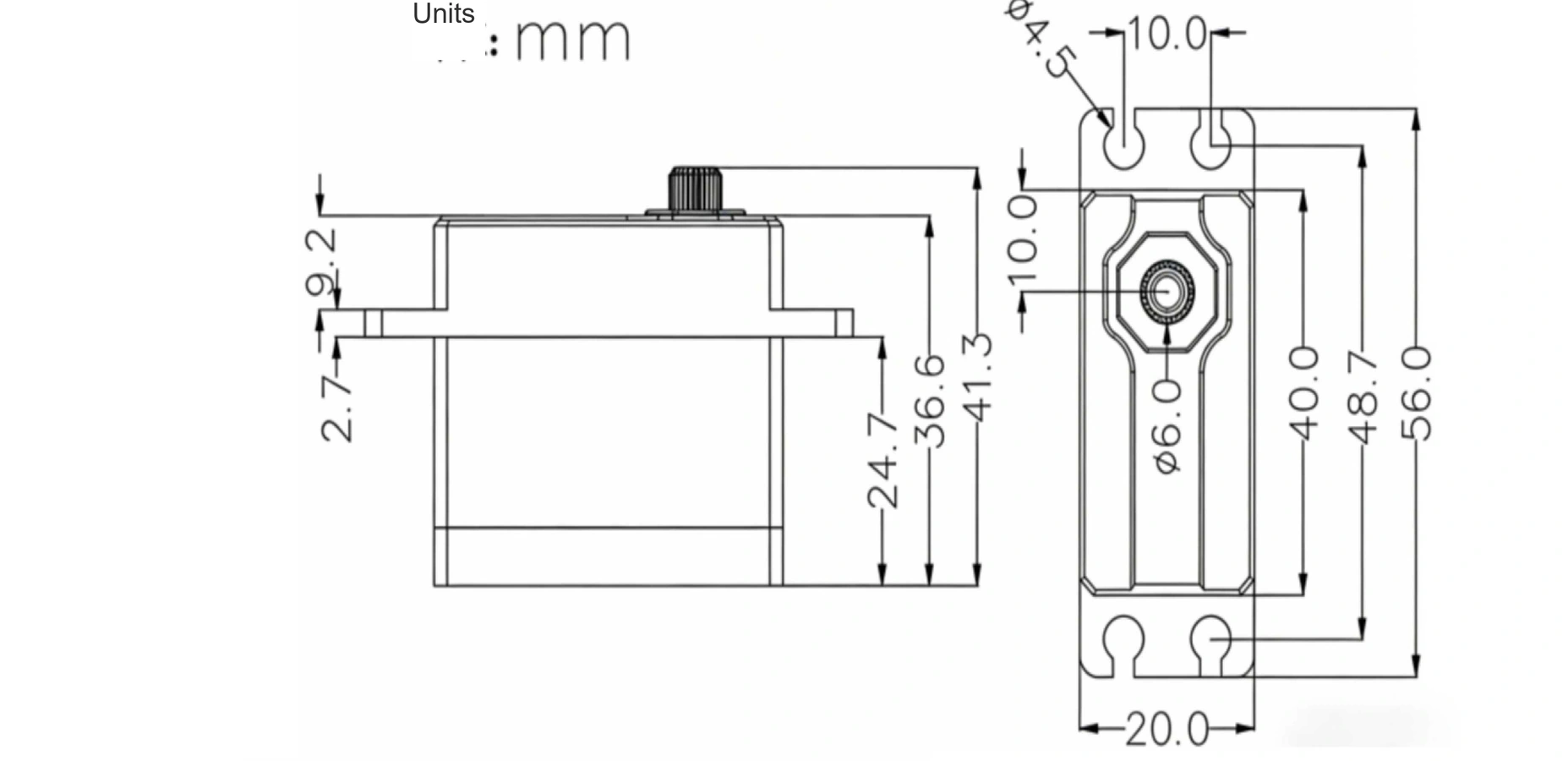

安装尺寸图
图纸与规格表可能使用不同尺寸基准；加工安装件前请确认最终安装图与接口版本。
安装与集成
先核对供电、信号脉宽、安装孔位和舵臂连接。初次调试应卸载或限制负载，确认中位、运动方向与机械行程，再逐步验证工作负载。为瞬时电流预留供电余量，避免线缆压降、接反和机构持续顶住限位。
