迷你舵机
AXR 8460 MG-D
固定翼舵面／空间受限的执行机构
- 堵转扭矩
- 4.6 kg·cm
- 空载速度
- 0.059 s/60°
- 工作电压
- 4.8–8.4 V
- 重量
- 16.7 g
比较测试电压: 7.4 V
查看产品 ↗产品与选型
迷你舵机为较小的安装空间提供更多扭矩选择。选型时同时检查输出轴位置、安装孔距和接头空间；舵臂越长，输出端可用推力越小，不宜只按型号或最大扭矩判断适配性。
不同电压下的性能
扭矩为原资料列示的堵转值，不能作为持续负载；持续选型请同时参考额定扭矩与工作周期。电压范围表示允许供电范围，不代表每个电压都有测试数据。
| 比较测试电压 V | 堵转扭矩 kg·cm | 空载速度 s/60° | 运行电流 A | 堵转电流 A |
|---|---|---|---|---|
| 5 | 10 | 0.15 | 0.18 | 1.6 |
| 6 | 12 | 0.124 | 0.23 | 1.8 |
| 7.4 | 13.5 | 0.104 | 0.25 | 2.2 |
| 8.4 | 15 | 0.087 | 0.3 | 2.5 |
结构与控制参数
- 工作电压
- 4.8–8.4 V
- 额定扭矩
- 4.5 kg·cm @ 8.4 V
- 外形尺寸
- 28 × 12.6 × 26.8 mm
- 重量
- 25 g
- 电机类型
- 空心杯电机
- 齿轮材质
- 不锈钢齿轮
- 轴承数量
- 2
- 线缆长度
- 300 mm
- 控制信号
- PWM
- 工作频率
- 333 Hz
- 参考脉宽
- 1520 µs
- 脉宽与对应角度
- 500 / 1500 / 2500 µs → -90 / 0 / 90°
原资料同时列示1520µs参考脉宽和1500µs位置中点。请以所用控制器与交付版本确认中位及可用行程。

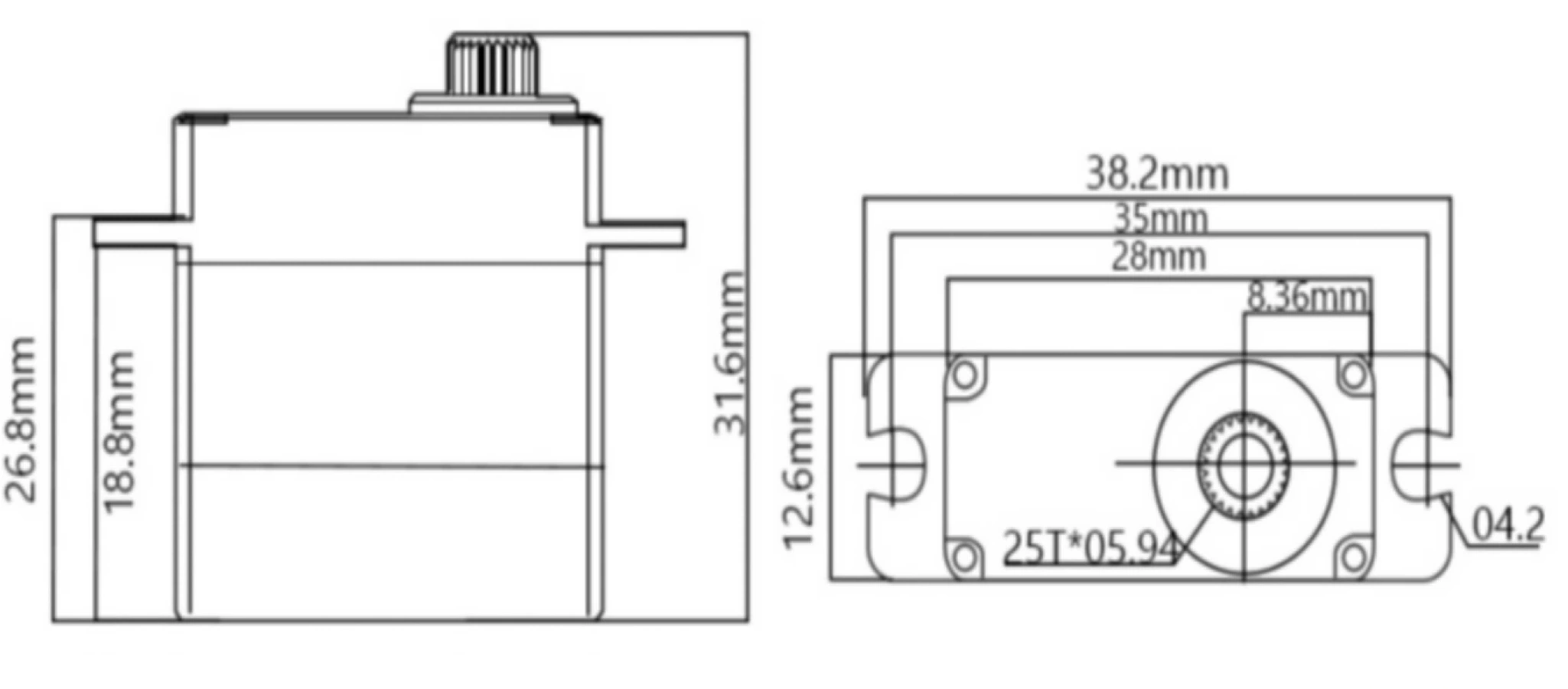

安装尺寸图
图纸与规格表可能使用不同尺寸基准；加工安装件前请确认最终安装图与接口版本。
安装与集成
先核对供电、信号脉宽、安装孔位和舵臂连接。初次调试应卸载或限制负载，确认中位、运动方向与机械行程，再逐步验证工作负载。为瞬时电流预留供电余量，避免线缆压降、接反和机构持续顶住限位。
