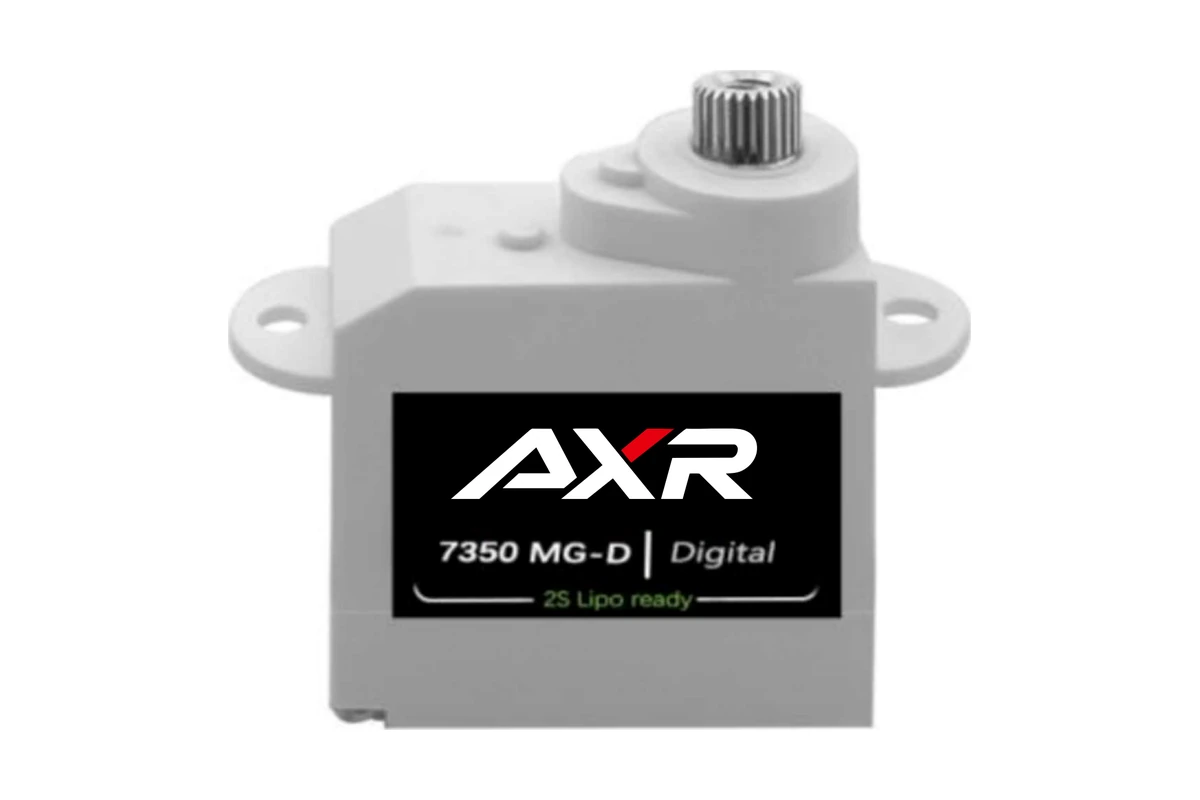

微型舵机
AXR 7350 MG-D
轻型固定翼舵面／紧凑机构
- 堵转扭矩
- 1.8 kg·cm
- 空载速度
- 0.07 s/60°
- 工作电压
- 4.8–8.4 V
- 重量
- 5.5 g
比较测试电压: 7.4 V
查看产品 ↗产品与选型
轻型平台往往先受重量和安装空间限制。微型舵机适合从小型舵面和紧凑连杆机构开始选型，实际所需扭矩还取决于舵面负载、力臂和运动速度；应在目标供电电压下比较参数。
不同电压下的性能
扭矩为原资料列示的堵转值，不能作为持续负载；持续选型请同时参考额定扭矩与工作周期。电压范围表示允许供电范围，不代表每个电压都有测试数据。
| 比较测试电压 V | 堵转扭矩 kg·cm | 空载速度 s/60° | 运行电流 A | 堵转电流 A |
|---|---|---|---|---|
| 4.8 | 1 | 0.09 | 0.17 | 2.7 |
| 6 | 1.5 | 0.08 | 0.27 | 3.2 |
| 7.4 | 1.8 | 0.07 | 0.32 | 3.4 |
结构与控制参数
- 工作电压
- 4.8–8.4 V
- 额定扭矩
- 0.3 kg·cm @ 7.4 V
- 外形尺寸
- 19.6 × 8.3 × 19.85 mm
- 重量
- 4.5 g
- 电机类型
- 空心杯电机
- 齿轮材质
- 尼龙齿轮
- 轴承数量
- 2
- 线缆长度
- 185 mm
- 控制信号
- PWM
- 工作频率
- 333 Hz
- 参考脉宽
- 1520 µs
- 脉宽与对应角度
- 500 / 1500 / 2500 µs → -90 / 0 / 90°
原资料同时列示1520µs参考脉宽和1500µs位置中点。请以所用控制器与交付版本确认中位及可用行程。

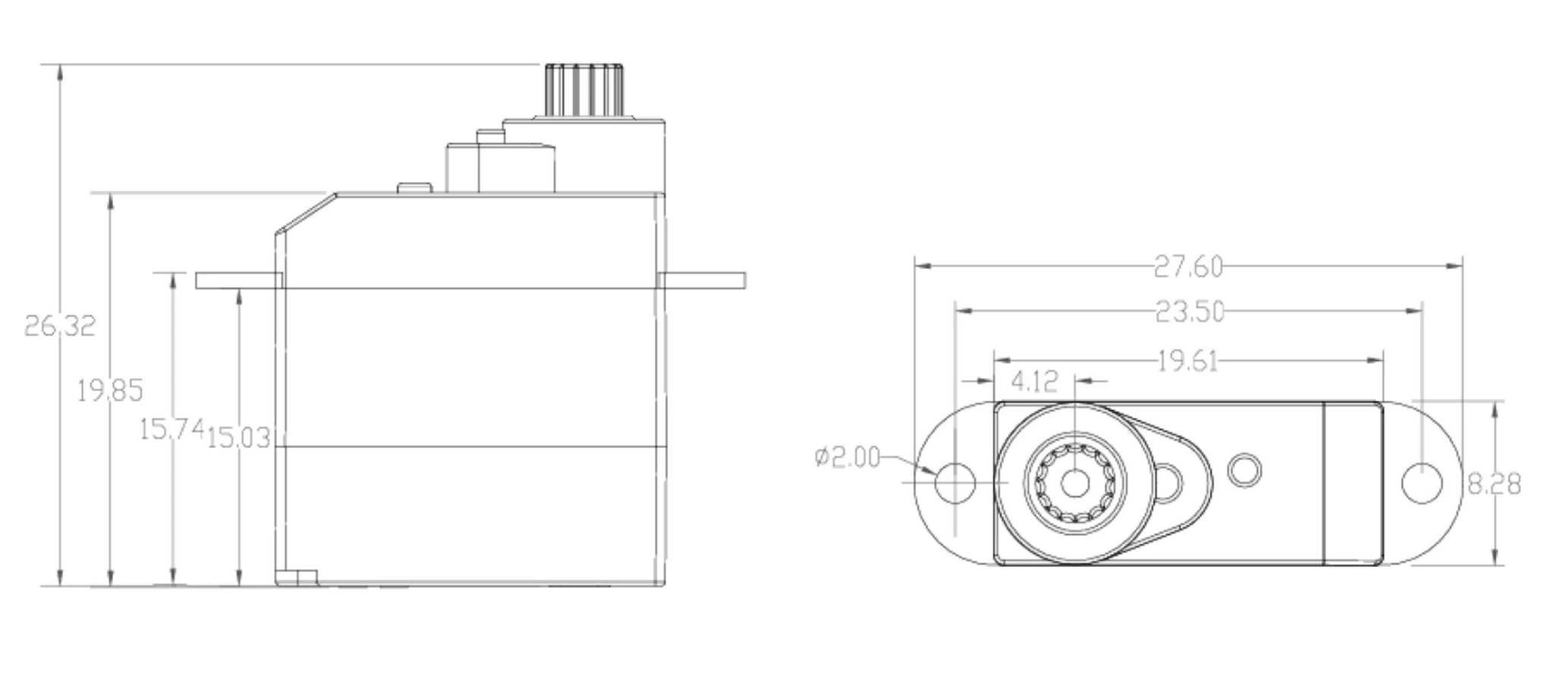

安装尺寸图
图纸与规格表可能使用不同尺寸基准；加工安装件前请确认最终安装图与接口版本。
安装与集成
先核对供电、信号脉宽、安装孔位和舵臂连接。初次调试应卸载或限制负载，确认中位、运动方向与机械行程，再逐步验证工作负载。为瞬时电流预留供电余量，避免线缆压降、接反和机构持续顶住限位。
