产品结构与应用价值
动力系统的表现取决于电机、电调、桨叶和电源之间的匹配。同样的电机换用不同桨叶后，电流、拉力和温升会改变。应以具体桨型及供电条件下的测试表作为起点，再验证整机工作点。
出众品质，长久可靠5000h
电机使用寿命可达 5000 小时
把品质落实到每一次运转。我们的无刷电机以长寿命和稳定运行为重点，帮助客户减少更换频次，支持无人机与工业装备的长期使用。
重视品质与可靠性长寿命动力设计围绕整机工况匹配
实际寿命与负载、温度、安装和维护条件有关；选型时请确认适用型号与工况。
产品概述

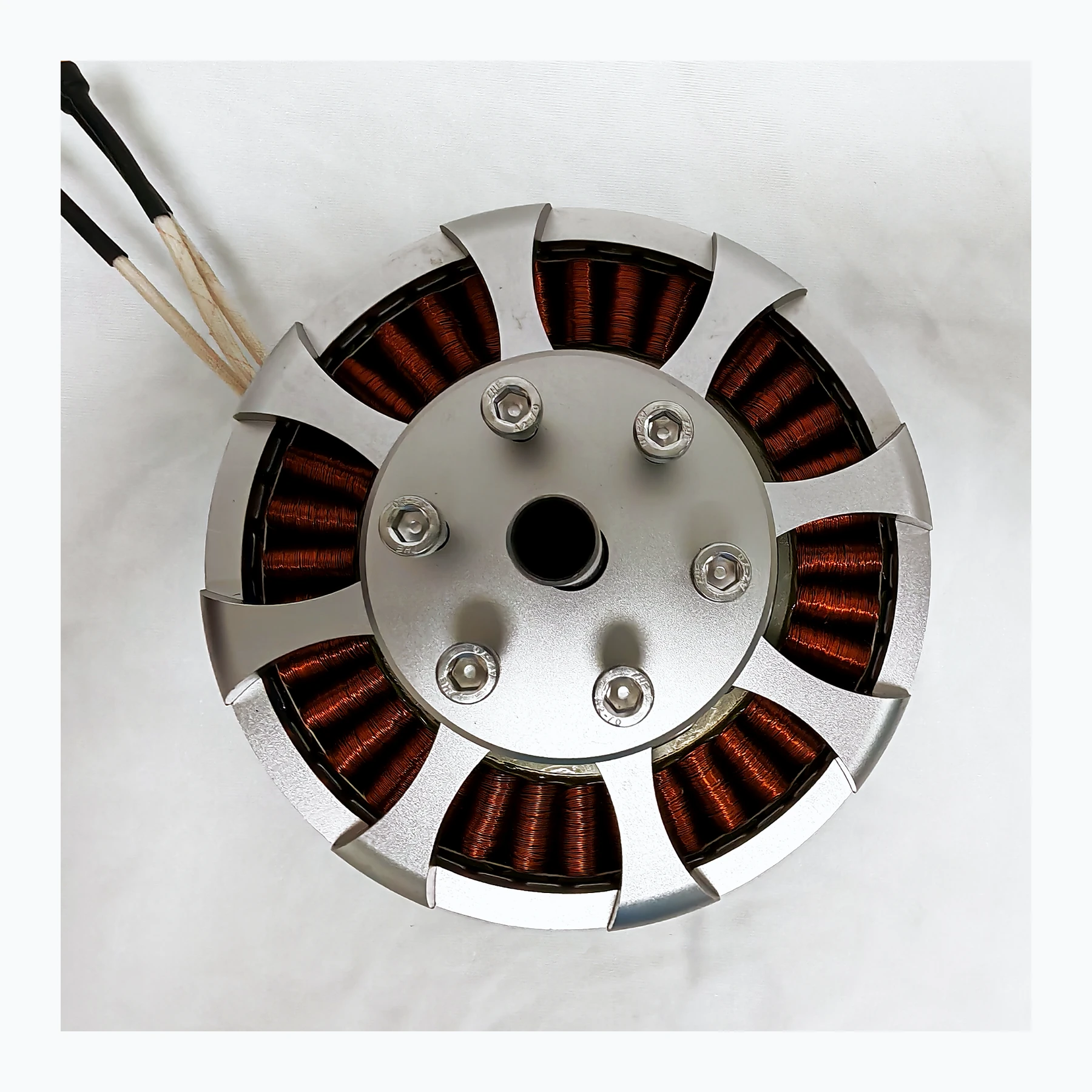

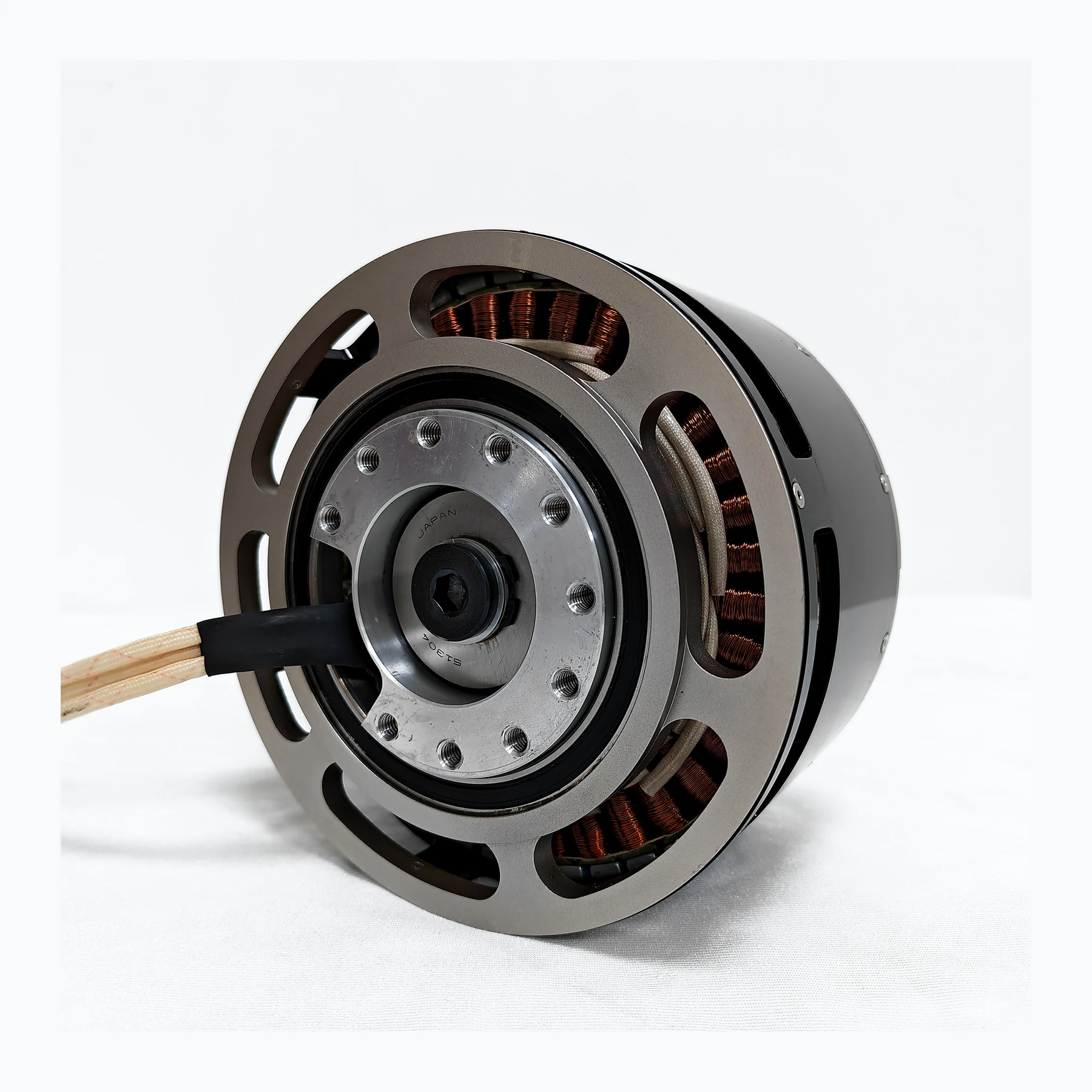

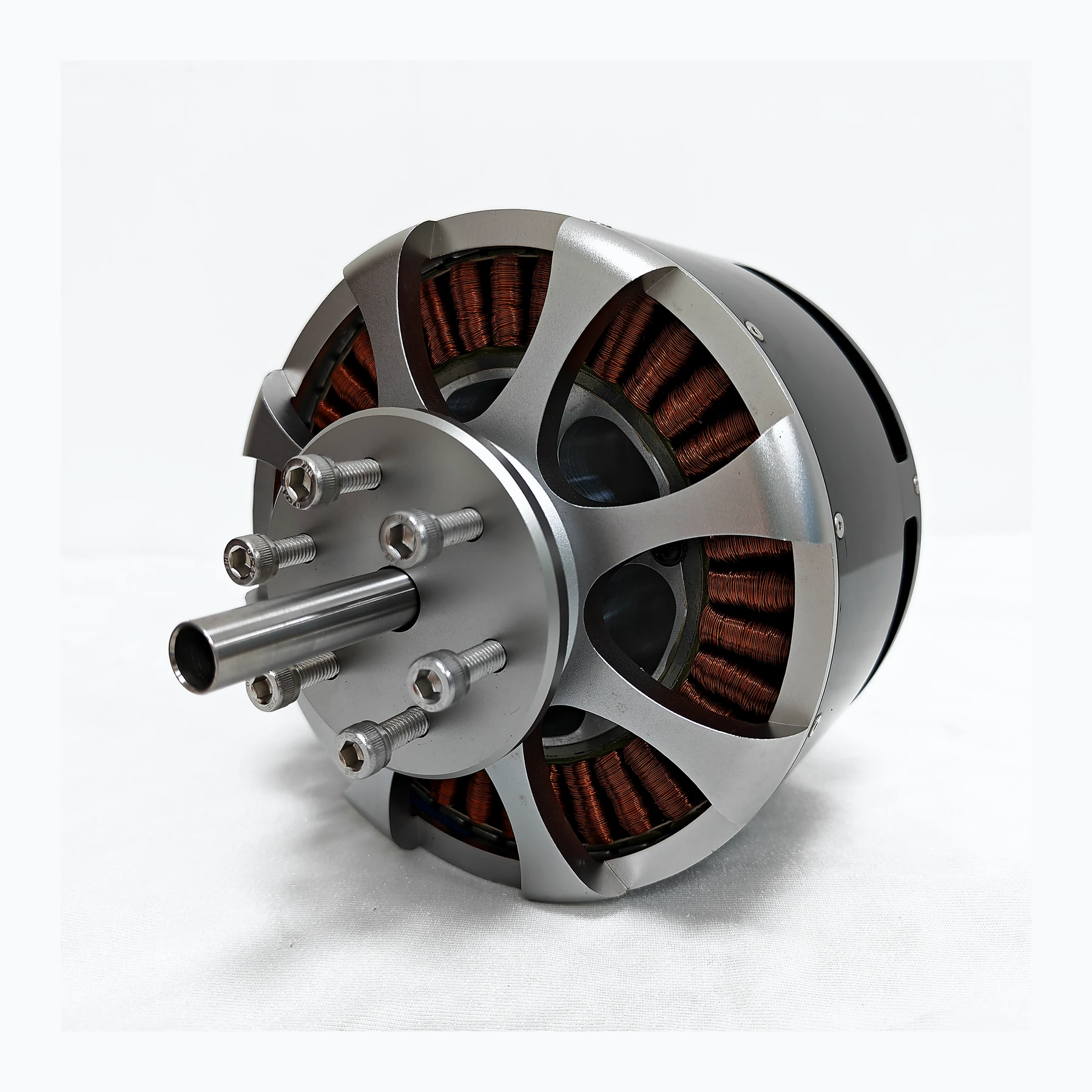

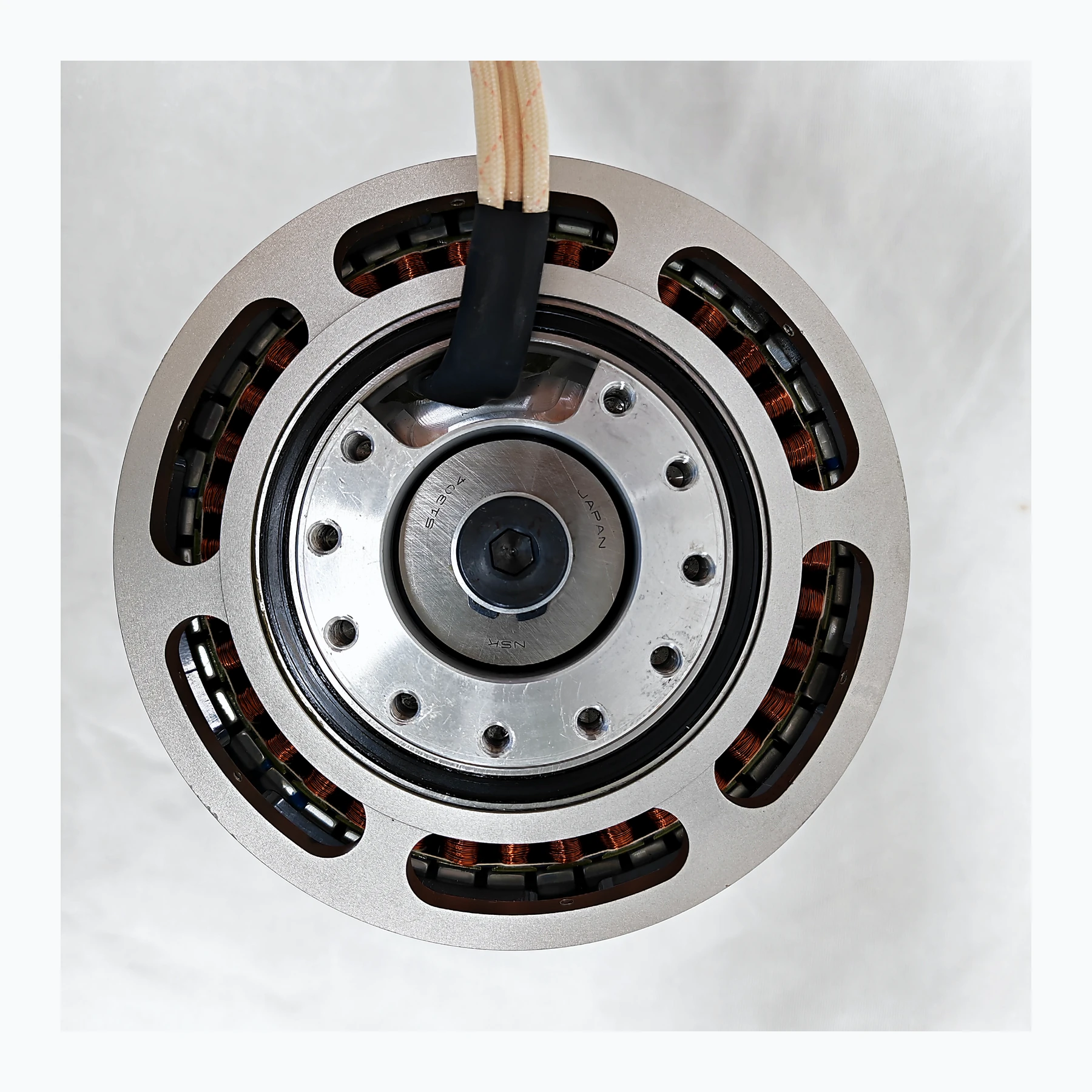

A77 低压无刷电机
A77 的输入范围为 45-110 V DC。选型时应把额定电流、桨型与目标拉力放在同一个工作点核算；下方提供原始测试条件和逐点数据，便于比较功率需求。电机质量、安装孔位及散热条件也会影响整机匹配。
最终配置需结合工况及双方确认的规格。
产品优势
产品优势
01
寿命可达 5000 小时
02
重视品质与可靠性
03
按目标电压、负载与散热条件，匹配电机、电调和螺旋桨。
04
配套尺寸、安装及接线资料，便于工程集成。
A77
选型与应用指南
如何选择合适配置
先给出整机起飞质量、旋翼数量、悬停拉力、最大任务负载及供电范围，再选择对应电机。预留电流和散热余量，同时核对轴伸、安装孔、桨座与线束。不要将表中最大拉力直接当作长期悬停能力。
安装与系统集成
断电并确认安全放电后进行接线。先不装桨核对电机转向，需要反转时先断电，再交换任意两根相线。装桨后在受控测试区域逐步加载，记录电压、电流、转速、拉力、振动及温度，并检查紧固件。
使用与维护要点
异常噪声、振动、过热或卡滞时应停止运行。不要提拉导线或轴搬运电机，跌落后应检查绝缘与轴承。资料要求最不利条件下轴承温度低于 100 °C；寿命可达 5000 小时的表述仍取决于负载、温度、安装与维护。
结构与连接参考
图示保留原资料几何尺寸；安装前核对实际型号与确认图纸。
技术规格
技术规格
最终配置需结合工况及双方确认的规格。
| 型号 | A77 |
|---|---|
| 产品类别 | 无刷动力系统 |
| 输入电压 | 45-110 V DC |
| 额定输入电流 | 120A |
| 空载电流 | 4.8A (10V) |
| 最大电流 | 370A±5A (KV70) |
| 整机重量 | 4800±10g |
| 工作环境温度 | -10 ~ 65 °C |
| 储存温度 | -10 ~ 50 °C |
| 储存湿度 | ≤85% |
原始性能测试数据
测试点不代表额定连续运行能力，详见中英文手册中的条件与说明。
43 KV / 碳桨测试
| 电流 / A | 输入功率 / W | 拉力 / g | 转速 / rpm |
|---|---|---|---|
| 9 | 765 | 11070 | 1139 |
| 24.4 | 2074 | 21260 | 1574 |
| 42.1 | 3578.5 | 31310 | 1861 |
| 56 | 4760 | 39390 | 2057 |
| 86.5 | 7352.5 | 50600 | 2387 |
| 113.3 | 9630.5 | 63400 | 2772 |
| 145.8 | 12393 | 75010 | 3258 |
| 221.8 | 18853 | 98770 | 3629 |
60 KV / 木桨测试
| 电流 / A | 输入功率 / W | 拉力 / g | 转速 / rpm |
|---|---|---|---|
| 9 | 765 | 5440 | 889 |
| 17 | 1445 | 13140 | 1299 |
| 39 | 3315 | 21880 | 1790 |
| 63 | 5355 | 32880 | 2165 |
| 93 | 7905 | 39880 | 2395 |
| 114 | 9690 | 42900 | 2564 |
| 167 | 14195 | 58060 | 2892 |
| 185 | 15725 | 65180 | 2938 |
| 202 | 17170 | 70480 | 3074 |
资料下载
资料下载
说明书与技术资料包含安装尺寸、性能数据及使用要求。选型或售后问题可直接联系刘先生。
