التصميم والقيمة العملية
يعتمد أداء الدفع على توافق المحرك ووحدة التحكم والمروحة ومصدر الطاقة. تغيير المروحة يغير التيار والدفع وارتفاع الحرارة. ابدأ بجدول الاختبار للمروحة والتغذية المقصودتين، ثم تحقق من نقطة التشغيل في النظام الكامل.
أنظمة دفع بمحركات عديمة الفُرش

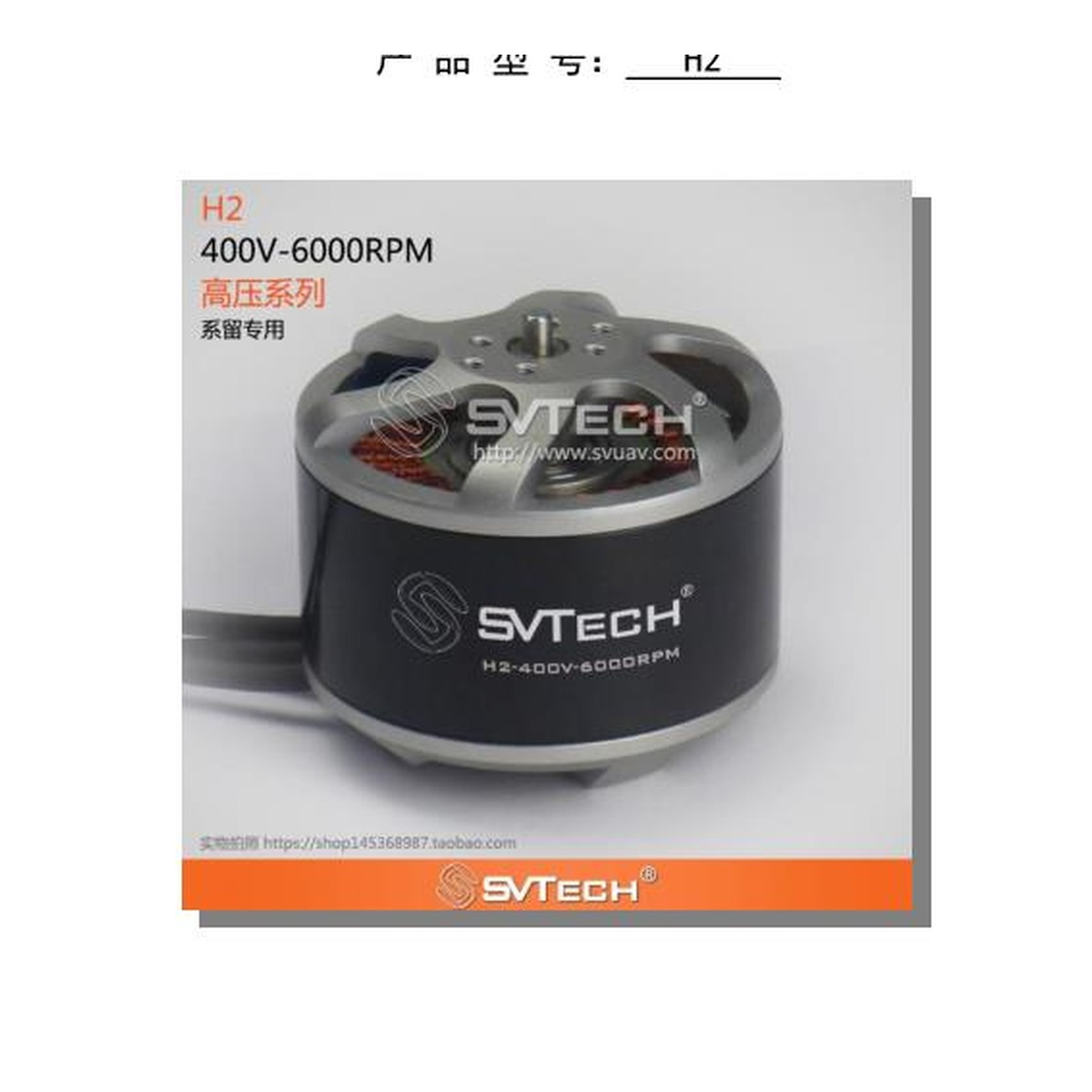

H2محرك عديم الفرش عالي الجهد
صُمّم H2 لأنظمة الدفع بجهد 200-400 فولت مستمر، بتيار دخل مقنن 2.5 A وكتلة محرك 480 ± 10 g. ويركّز تصميمه على المتانة بعمر تشغيلي يصل إلى 5000 ساعة.
- جهد الدخل
- 200-400 V DC
- الجهد المقنن
- 400 V
- تيار الدخل المقنن
- 2.5 A
نظرة عامة
H2 محرك عديم الفرش عالي الجهد
يعمل H2 ضمن 200-400 V DC. قيّم التيار المقنن والمروحة والدفع عند نقطة التشغيل نفسها. تساعد الاختبارات أدناه في مقارنة القدرة المطلوبة؛ وتظل الكتلة والتثبيت والتبريد عناصر أساسية للتكامل. القيم القصوى المقاسة ليست تصنيفات تشغيل مستمر.
يعتمد التجهيز النهائي على ظروف التشغيل والمواصفات المتفق عليها.
المزايا الرئيسية
المزايا الرئيسية
01
عمر تشغيلي يصل إلى 5000 ساعة
02
الجودة والموثوقية أولًا
03
وائم المحرك ومتحكم السرعة الإلكتروني والمروحة مع الجهد والحمل وظروف التبريد المستهدفة.
04
تدعم الأبعاد ومعلومات التركيب والتوصيل عملية التكامل الهندسي.
H2
دليل الاختيار والتطبيق
اختيار التكوين المناسب
حدد كتلة الإقلاع وعدد الدوارات ودفع التحويم وأعلى حمولة ونطاق التغذية قبل الاختيار. وفر هامشًا للتيار والحرارة وافحص العمود ونقاط التثبيت والمحور والأسلاك. أقصى دفع في الجدول لا يعني القدرة على التحويم المستمر.
التركيب وتكامل النظام
افصل الطاقة وتحقق من تفريغ الشحنة قبل التوصيل. افحص اتجاه الدوران دون مروحة؛ ولعكسه افصل الطاقة مجددًا وبدّل أي سلكي طور. بعد تركيب المروحة، زد الحمل تدريجيًا في منطقة اختبار محمية وسجل الجهد والتيار والسرعة والدفع والاهتزاز والحرارة وافحص المثبتات.
التشغيل والصيانة
أوقف التشغيل عند ضوضاء أو اهتزاز أو سخونة أو تعثر غير طبيعي. لا تحمل المحرك من الأسلاك أو العمود؛ افحص العزل والمحامل بعد السقوط. تشترط الوثائق بقاء حرارة المحامل دون 100 °C في أسوأ الظروف. يظل العمر الذي قد يصل إلى 5000 ساعة مرتبطًا بالحمل والحرارة والتركيب والصيانة.
مرجع البنية والتوصيل
الأبعاد الهندسية من المصدر الأصلي. تحقق من الطراز والرسم المعتمد قبل التركيب.
المواصفات الفنية
المواصفات الفنية
يعتمد التجهيز النهائي على ظروف التشغيل والمواصفات المتفق عليها.
| الطراز | H2 |
|---|---|
| الفئة | أنظمة دفع بمحركات عديمة الفُرش |
| جهد الدخل | 200-400 V DC |
| الجهد المقنن | 400 V |
| تيار الدخل المقنن | 2.5 A |
| تيار اللاحمل (جهد الاختبار) | 0.1 A (200 V) |
| أقصى تيار (شروط المصدر) | 5 A ±0.2 A |
| المقاومة الداخلية (تتغير مع الحرارة) | 18 Ω ±0.1 Ω |
| كتلة المنتج | 480 g ±10 g |
| اتجاه الدوران (من طرف العمود) | CW / CCW |
| درجة حرارة التشغيل | -10 ~ 65 °C |
| درجة حرارة التخزين | -10 ~ 50 °C |
| الرطوبة النسبية للتخزين | ≤85% |
بيانات اختبار الأداء الأصلية
لا تحدد نقاط الاختبار قيم التشغيل المستمر. راجع الشروط والملاحظات في الدليل الصيني أو الإنجليزي.
بيانات اختبار الأداء الأصلية 1
| التيار / A | قدرة الدخل / W | الدفع / g | العزم / N·m | السرعة / rpm | كفاءة المحرك / % | الدفع لكل واط / g/W |
|---|---|---|---|---|---|---|
| 0.3 | 120 | 970 | 0.57 | 1736 | 87.10 | 8.08 |
| 0.6 | 240 | 1890 | 0.95 | 2081 | 89.60 | 7.88 |
| 0.8 | 320 | 2560 | 1.14 | 2377 | 88.90 | 8.00 |
| 0.9 | 360 | 3040 | 1.14 | 2525 | 85.70 | 8.44 |
| 2 | 800 | 3840 | 2.29 | 2747 | 82.30 | 4.80 |
| 2.4 | 960 | 4270 | 2.57 | 2868 | 80.50 | 4.45 |
| 2.5 | 1000 | 4630 | 2.89 | 2890 | 78.20 | 4.63 |
تنزيل المستندات
تنزيل المستندات
تتضمن المستندات الأبعاد وبيانات الأداء ومتطلبات التشغيل. تواصل مع السيد ليو للمساعدة في الاختيار أو لخدمة ما بعد البيع.
