التصميم والقيمة العملية
يعتمد أداء الدفع على توافق المحرك ووحدة التحكم والمروحة ومصدر الطاقة. تغيير المروحة يغير التيار والدفع وارتفاع الحرارة. ابدأ بجدول الاختبار للمروحة والتغذية المقصودتين، ثم تحقق من نقطة التشغيل في النظام الكامل.
أنظمة دفع بمحركات عديمة الفُرش

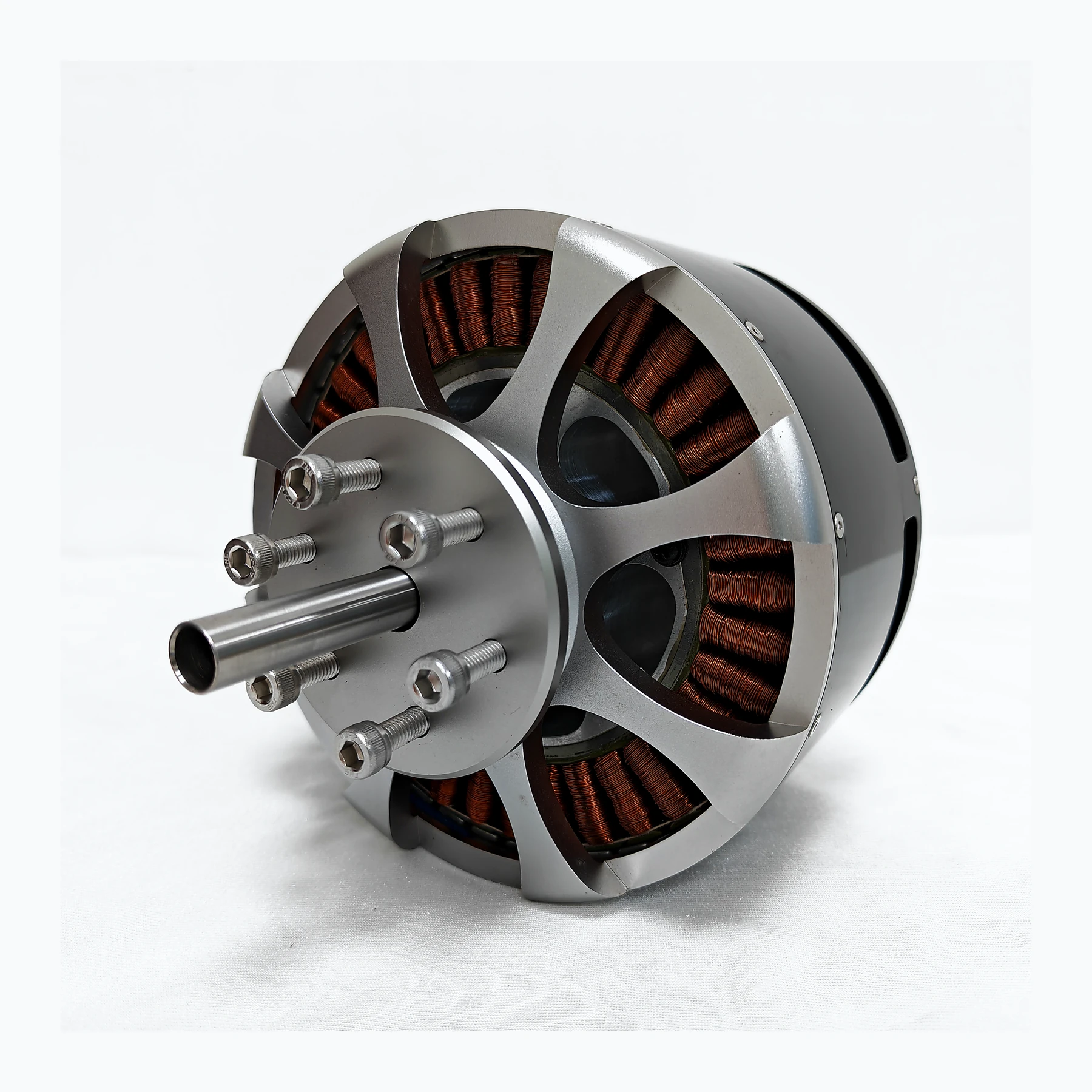

A77محرك عديم الفرش منخفض الجهد
صُمّم A77 لأنظمة الدفع بجهد 45-110 فولت مستمر، بتيار دخل مقنن 120 A وكتلة محرك 4800 ± 10 g. ويركّز تصميمه على المتانة بعمر تشغيلي يصل إلى 5000 ساعة.
- جهد الدخل
- 45-110 V DC
- تيار الدخل المقنن
- 120A
- تيار اللاحمل
- 4.8A (10V)
جودة متميزة وموثوقية تدوم5000h
عمر تشغيلي للمحركات يصل إلى 5000 ساعة
جودة تظهر في كل دورة. تركّز محركاتنا عديمة الفُرش على طول العمر وثبات الأداء، للمساعدة في تقليل الحاجة إلى الاستبدال في الطائرات المسيّرة والمعدات الصناعية.
الجودة والموثوقية أولًاتصميم يراعي طول العمر التشغيليملاءمة لظروف تشغيل نظامك
يعتمد العمر الفعلي على الحمل ودرجة الحرارة والتركيب والصيانة. يُرجى التأكد من ملاءمة الطراز وظروف التشغيل عند الاختيار.
نظرة عامة
A77 محرك عديم الفرش منخفض الجهد
يعمل A77 ضمن 45-110 V DC. قيّم التيار المقنن والمروحة والدفع عند نقطة التشغيل نفسها. تساعد الاختبارات أدناه في مقارنة القدرة المطلوبة؛ وتظل الكتلة والتثبيت والتبريد عناصر أساسية للتكامل. القيم القصوى المقاسة ليست تصنيفات تشغيل مستمر.
يعتمد التجهيز النهائي على ظروف التشغيل والمواصفات المتفق عليها.
المزايا الرئيسية
المزايا الرئيسية
01
عمر تشغيلي يصل إلى 5000 ساعة
02
الجودة والموثوقية أولًا
03
وائم المحرك ومتحكم السرعة الإلكتروني والمروحة مع الجهد والحمل وظروف التبريد المستهدفة.
04
تدعم الأبعاد ومعلومات التركيب والتوصيل عملية التكامل الهندسي.
A77
دليل الاختيار والتطبيق
اختيار التكوين المناسب
حدد كتلة الإقلاع وعدد الدوارات ودفع التحويم وأعلى حمولة ونطاق التغذية قبل الاختيار. وفر هامشًا للتيار والحرارة وافحص العمود ونقاط التثبيت والمحور والأسلاك. أقصى دفع في الجدول لا يعني القدرة على التحويم المستمر.
التركيب وتكامل النظام
افصل الطاقة وتحقق من تفريغ الشحنة قبل التوصيل. افحص اتجاه الدوران دون مروحة؛ ولعكسه افصل الطاقة مجددًا وبدّل أي سلكي طور. بعد تركيب المروحة، زد الحمل تدريجيًا في منطقة اختبار محمية وسجل الجهد والتيار والسرعة والدفع والاهتزاز والحرارة وافحص المثبتات.
التشغيل والصيانة
أوقف التشغيل عند ضوضاء أو اهتزاز أو سخونة أو تعثر غير طبيعي. لا تحمل المحرك من الأسلاك أو العمود؛ افحص العزل والمحامل بعد السقوط. تشترط الوثائق بقاء حرارة المحامل دون 100 °C في أسوأ الظروف. يظل العمر الذي قد يصل إلى 5000 ساعة مرتبطًا بالحمل والحرارة والتركيب والصيانة.
مرجع البنية والتوصيل
الأبعاد الهندسية من المصدر الأصلي. تحقق من الطراز والرسم المعتمد قبل التركيب.
المواصفات الفنية
المواصفات الفنية
يعتمد التجهيز النهائي على ظروف التشغيل والمواصفات المتفق عليها.
| الطراز | A77 |
|---|---|
| الفئة | أنظمة دفع بمحركات عديمة الفُرش |
| جهد الدخل | 45-110 V DC |
| تيار الدخل المقنن | 120A |
| تيار اللاحمل | 4.8A (10V) |
| التيار الأقصى | 370A±5A (KV70) |
| كتلة المحرك | 4800±10g |
| درجة حرارة التشغيل | -10 ~ 65 °C |
| درجة حرارة التخزين | -10 ~ 50 °C |
| رطوبة التخزين | ≤85% |
بيانات اختبار الأداء الأصلية
لا تحدد نقاط الاختبار قيم التشغيل المستمر. راجع الشروط والملاحظات في الدليل الصيني أو الإنجليزي.
بيانات اختبار الأداء الأصلية 1
| التيار / A | قدرة الدخل / W | الدفع / g | السرعة / rpm |
|---|---|---|---|
| 9 | 765 | 11070 | 1139 |
| 24.4 | 2074 | 21260 | 1574 |
| 42.1 | 3578.5 | 31310 | 1861 |
| 56 | 4760 | 39390 | 2057 |
| 86.5 | 7352.5 | 50600 | 2387 |
| 113.3 | 9630.5 | 63400 | 2772 |
| 145.8 | 12393 | 75010 | 3258 |
| 221.8 | 18853 | 98770 | 3629 |
بيانات اختبار الأداء الأصلية 2
| التيار / A | قدرة الدخل / W | الدفع / g | السرعة / rpm |
|---|---|---|---|
| 9 | 765 | 5440 | 889 |
| 17 | 1445 | 13140 | 1299 |
| 39 | 3315 | 21880 | 1790 |
| 63 | 5355 | 32880 | 2165 |
| 93 | 7905 | 39880 | 2395 |
| 114 | 9690 | 42900 | 2564 |
| 167 | 14195 | 58060 | 2892 |
| 185 | 15725 | 65180 | 2938 |
| 202 | 17170 | 70480 | 3074 |
تنزيل المستندات
تنزيل المستندات
تتضمن المستندات الأبعاد وبيانات الأداء ومتطلبات التشغيل. تواصل مع السيد ليو للمساعدة في الاختيار أو لخدمة ما بعد البيع.
اختر المعدات ونظام الدفع المناسبين لمشروعك
يعتمد التجهيز النهائي على ظروف التشغيل والمواصفات المتفق عليها.
